WKE 203 SL WKE 203 SL

Rozbočovací krabice

WKE 203 SL

Číslo výrobku: 86228301 | Rozměry: 115 x 115 x 93 mm

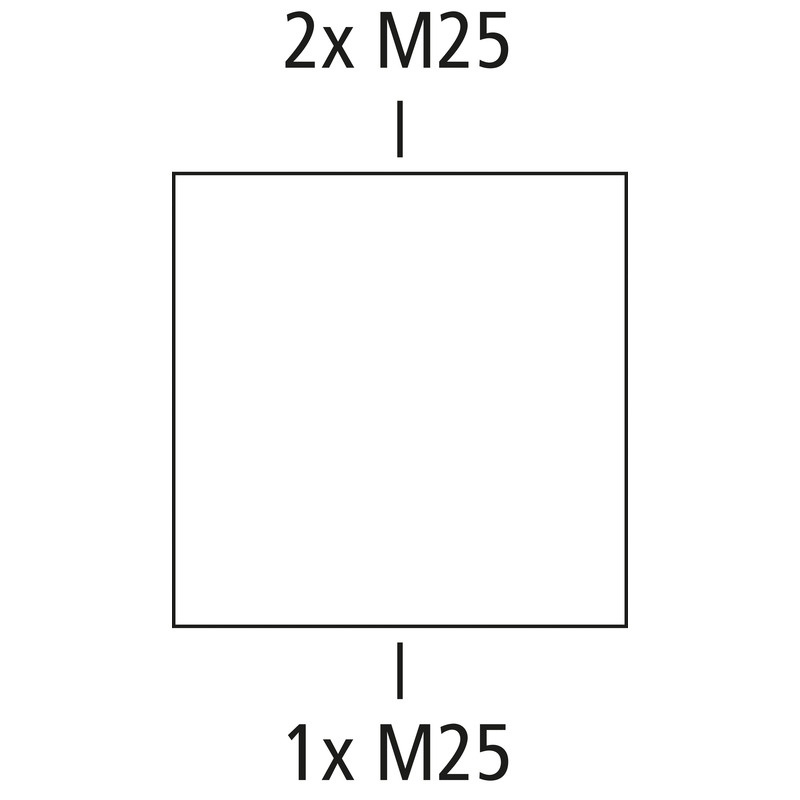

Rozbočovací krabice, se stupněm krytí IP66, Ui=450 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), vnitřní závit, M25, (3 vývodek z boku), Vnější místa pro připevnění, se zachováním elektrické funkčnosti E30 podle DIN 4102 část 12, s bezšroubovými řadovými svorkami Wago TopJobS, skříň z bezhalogenového speciálního duroplastu

oranžová, Rozbočovací krabice 3-pólová, kapacita připojení na pól 4 x 0,5 - 4 mm²

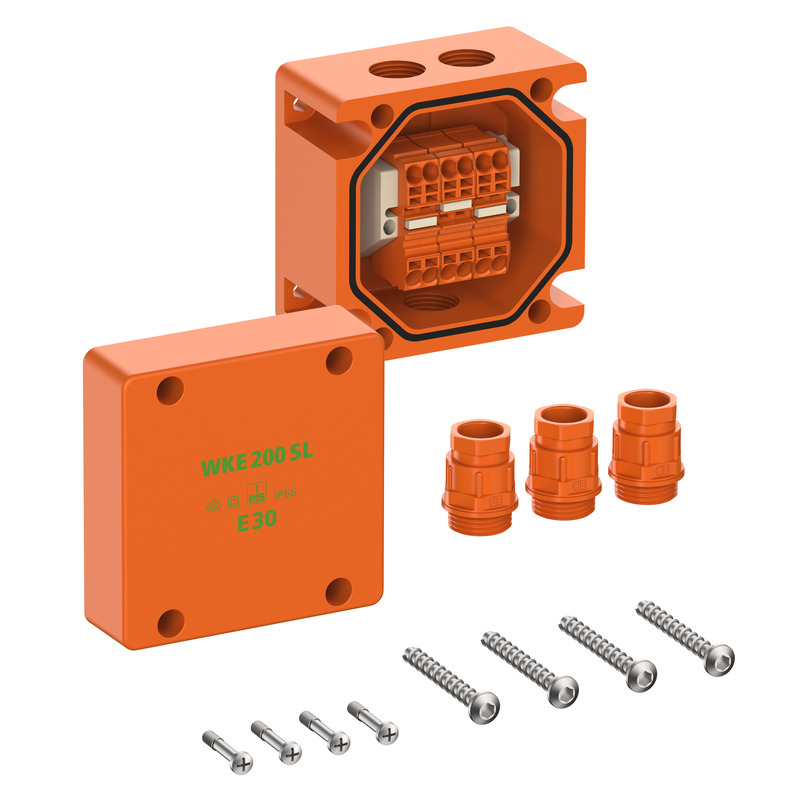

Přiložené příslušenství:
3 kabelová šroubení M25, Rozsah těsnění 6 - 15 mm, Sada hmoždinek ø 6 mm

elektrické vlastnosti

domezovací izolační napětí AC 450 V
domezovací izolační napětí DC 450 V
min. průřez vodiče 0,5 mm²
Max. průřez vodiče (odbočky vedení) 4 mm²
min. průřez vodiče 0,5 mm²
max. průřez vodiče 4 mm²
třída ochrany II
druh krytí IP66
třída zachování funkce E30
Počet pólů (rozbočení) 3
Počet pólů (průchod) 3
UL Type Rating žádné údaje

barva

barva spodní díl oranžová
barva horní díl oranžová

Dodatečné vlastnosti

Oblast použití Spojení a odbočky

rozměry

šířka 115 mm
délka 115 mm
výška 93 mm
Hmotnost 1.45 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V0
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

rázová houževnatost IK08
plombovatelné ne
utahovací moment šroubu víka 2.5 Nm
druh upevnění nástěnná/stropní montáž
Připevnění Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902668656
Packing Unit Code CT
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu Duroplast
materiál horního dílu Duroplast
materiál těsnění polyuretan
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod pdf (446 KB)

Rozměrový list

Výkres v měřítku dwg (492 KB)
Výkres v měřítku dxf (3 MB)
Výkres v měřítku pdf (234 KB)

Certifikát

MPA Osvědčení o zkoušce DE pdf (4 MB)
VDE Certifikát (DIN EN 60670) DE/EN pdf (396 KB)
CE Prohlášení DE/EN/FR pdf (135 KB)
CE Prohlášení DE/EN/PL pdf (136 KB)
Certifikát DE pdf (467 KB)

Příslušenství

Sada pro vnější upevnění - WKE 200 ABL

Sada pro vnější upevnění WKE 200 ABL

  • Rozměry : 25 x 77,1 x 10,3 mm
  • Číslo výrobku: 86040001

Sada pro vnější připevnění V2A, pro WKE 200 až WKE 400, Materiál...



Sada pro vnější připevnění V2A
