Abzweigkasten WKE 4 - 5/3 x 6² 1SB (86912101) Jištěné odbočky: Spelsberg

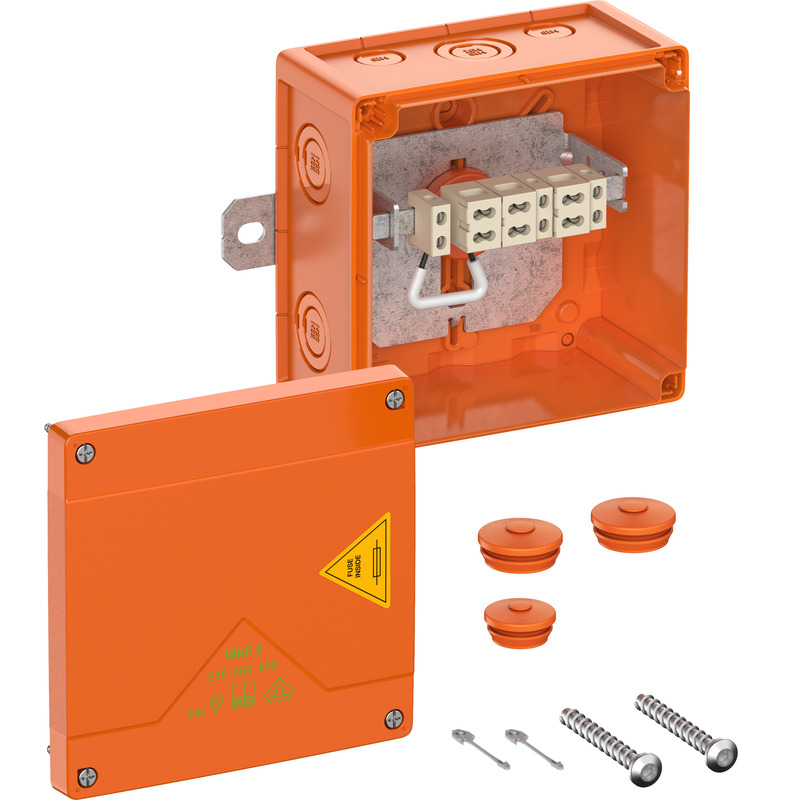

Rozbočovací krabice

WKE 4 - 5/3 x 6² 1SB

Číslo výrobku: 86912101 | Rozměry: 150 x 150 x 85 mm

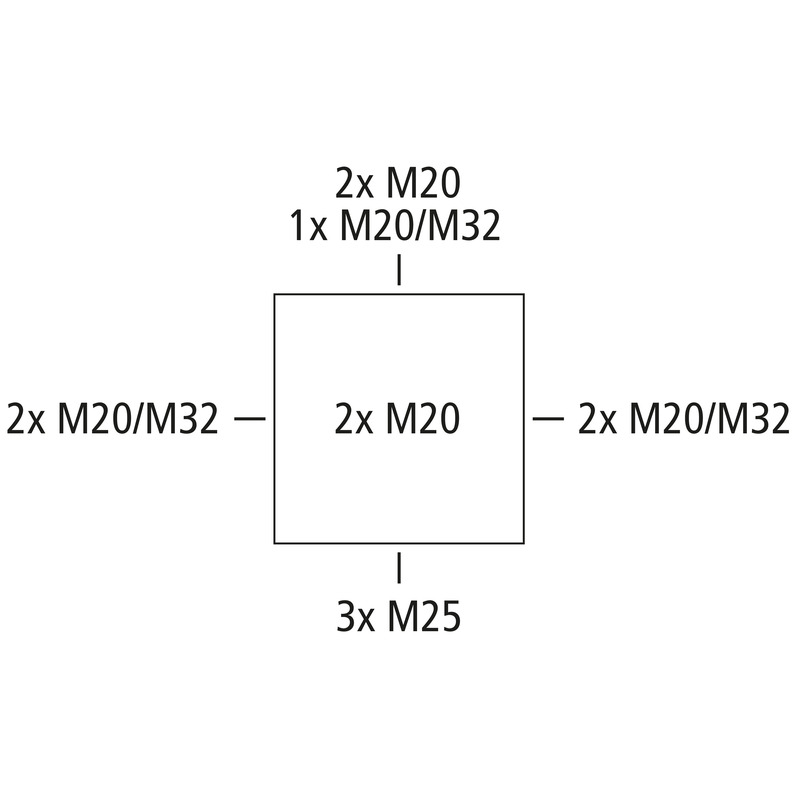

Rozbočovací krabice, se stupněm krytí IP66, Ui=450 V AC, Certifikováno UL-EU (EN 62208), UL-EU (EN 61439-1/-2), Vyrážecí membrány, M20/M25/M32, (2 prolis ze zadu, 12 vývodek z boku), Vnější místa pro připevnění, se zachováním elektrické funkčnosti E30 - E90 podle DIN 4102 část 12. Skříň bez halogenů ze speciálního termoplastu, svorky z vysokoteplotně odolné speciální keramiky, držák svorek libovolně polohovatelný

oranžová, Spojovací krabice 5-pólová 0,5 - 6 mm², rozbočovací krabice 3-pólová 0,5 - 6 mm², pojistka v rozbočení 1 x 2A (vnitřní, 1 x WKE BS F2A, 86300101), počet svorkovatelných vodičů na místo upnutí: 4 x 0,5² / 2 x 0,75² / 3 x 1² / 3 x 1,5² / 1 x 2,5² / 1 x 4² / 1 x 6²

Přiložené příslušenství:
Pojistka proti ztrátě víka,  montážní šrouby, 1 vývodka s dvojitou membránou M25 IP66 rozsah těsnění 9–17 mm, 2 vývodky s dvojitou membránou M32 IP66 rozsah těsnění 13–21 mm

elektrické vlastnosti

domezovací izolační napětí AC 450 V
domezovací izolační napětí DC 450 V
min. průřez vodiče 0,5 mm²
Max. průřez vodiče (odbočky vedení) 6 mm²
min. průřez vodiče 0,5 mm²
max. průřez vodiče 6 mm²
třída ochrany II
druh krytí IP66
jištěná odbočka ano
třída zachování funkce E30/E60/E90
Počet pólů (rozbočení) 3
Počet pólů (průchod) 5
UL Type Rating jiné
Počet pojistek v rozbočení 1

barva

barva spodní díl oranžová
barva horní díl oranžová

Dodatečné vlastnosti

Oblast použití jištěná odbočka

rozměry

šířka 150 mm
délka 150 mm
výška 85 mm
vnitřní délka 137 mm
vnitřní šířka 137 mm
vnitřní výška 67 mm
Hmotnost 0.734 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V0
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ano
Připevnění Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902631483
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát
materiál těsnění polyuretan
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka UL-EU (EN 62208)
zkušební značka UL-EU (EN 61439-1/-2)

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (1 MB)
Výkres v měřítku dxf (12 MB)
Výkres v měřítku dwg (2 MB)
Výkres v měřítku jpg (1 MB)

Certifikát

MPA Osvědčení o zkoušce EN pdf (4 MB)
UL-EU Certifikát (EN-Standard) EN pdf (331 KB)
UL Certifikát (EN62208) EN pdf (343 KB)
UKCA Prohlášení EN pdf (48 KB)
Certifikát DE pdf (456 KB)
CE Prohlášení DE/EN/PL pdf (60 KB)
MPA Osvědčení o zkoušce DE pdf (4 MB)
CE Prohlášení DE/EN/FR pdf (46 KB)

Příslušenství

Dvojitá membránová vývodka DMS M20/or

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26062001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M25/or

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26062501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M32/or

  • Rozměry : 36,7 x 36,7 x 14,7 mm
  • Číslo výrobku: 26063201

Rozsah těsnění 13 - 21 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Kabelové šroubení KVR M20-MGM/or

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22762001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelové šroubení, IP68, s odlehčením tahu, polyamid, M_x 1,5 mm, s kontramaticí, oranžové



Kabelové šroubení KVR M25-MGM/or

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22762501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelové šroubení, IP68, s odlehčením tahu, polyamid, M_x 1,5 mm, s kontramaticí, oranžové



Kabelové šroubení KVR M32-MGM/or

  • Rozměry : 40 x 40 x 50 mm
  • Číslo výrobku: 22763201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm



Kabelové šroubení, IP68, s odlehčením tahu, polyamid, M_x 1,5 mm, s kontramaticí, oranžové



Montážní deska WKE BK 1

  • Rozměry : 100 x 70 x 246,5 mm
  • Číslo výrobku: 86310001

Nerezová ocel, bez připevňovacích šroubů



Montážní deska k protipožární instalaci kabelových rozbočovacích krabic se zachováním funkčnosti...
