Tento článek je archivován!

Vestavná skříň

IBTronic H120-68

Číslo výrobku: 97600501 | Rozměry: 150 x 150 x 106 mm

Vestavná skříň, do staveništního betonu nebo prefabrikátů, pro montáž svítidel NV/HV/LED a reproduktorů. Vhodná pro přilepení a protilehlé bednění, pro instalaci do stropů od 140 mm, vestavba do stěny pomocí technologie podpěrných vzpěr, pro instalaci svítidel otestovaných VDE podle DIN EN 60598 (VDE 0711), a s označením F nebo označením MM, se stupněm krytí IP30, Domezovací izolační napětí: 400V AC, bez obsahu halogenů

Otvor výstupu: Ø 68 mm. Pro instalaci svítidel otestovaných VDE podle DIN EN 60598 (VDE 0711), a rovněž s označením F nebo označením MM, maximální vestavná výška svítidel NV: 75 mm, svítidla HV: 80 mm, výkon halogenových žárovek max. 50 W, výkon LED žárovek max. 20 W, Upevnění lepením nebo hřebíky, Membrána pro děrování, Rozsah těsnění M16 - M32

elektrické vlastnosti

domezovací izolační napětí AC 400 V
druh krytí IP30
Vhodné pro Betonová konstrukce

barva

barva horní díl jiné

rozměry

šířka 150 mm
délka 150 mm
výška 106 mm
vnitřní výška 80 mm
Hmotnost 0.201 kg

materiálové vlastnosti

bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění Upevnění lepením nebo hřebíky

okolní podmínky

max. relativní vlhkost vzduchu 25 °C - %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C

Sales Information

EAN 4013902928668
Packing Unit Code C62
ETIM Class EC000414
Číslo celní sazby 39269097

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod pdf (592 KB)

Rozměrový list

Výkres v měřítku dxf (3 MB)
Výkres v měřítku dwg (607 KB)
Výkres v měřítku jpg (2 MB)
Výkres v měřítku pdf (188 KB)

Certifikát

CE Prohlášení DE/EN/PL pdf (315 KB)
CE Prohlášení DE/EN/FR pdf (222 KB)
UKCA Prohlášení EN pdf (50 KB)

Příslušenství

Tento článek je archivován!

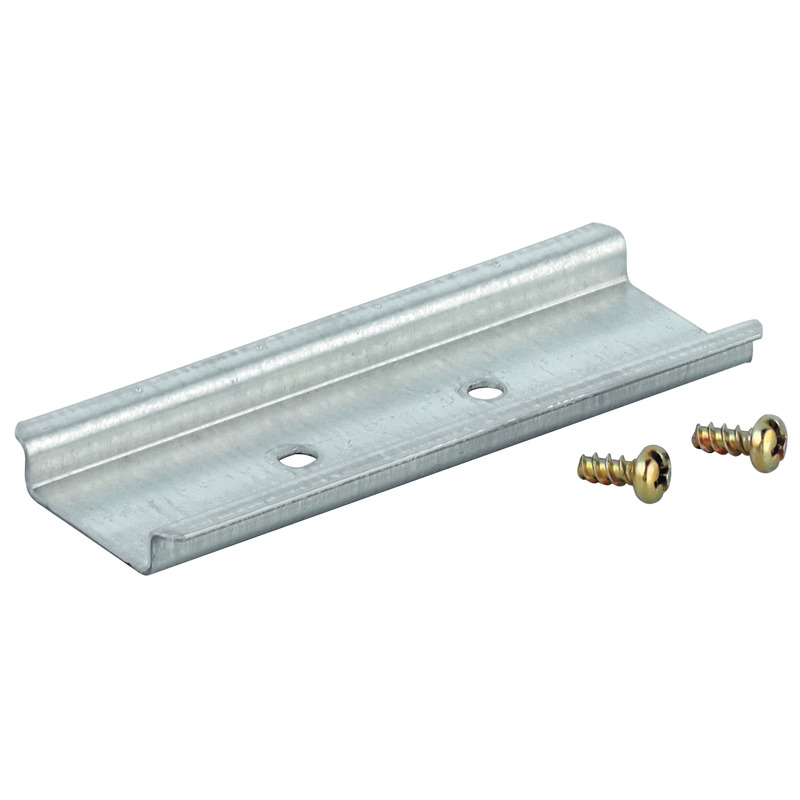

DIN lišta NS 35-90

  • Rozměry : 80 x 88 x 7,5 mm
  • Číslo výrobku: 97980001

DIN lišta 35 mm k dodatečné vestavbě do IBTronic-TT H120TT-S2



DIN lišta podle EN 60715, 35 x 7,5mm



Hřebíková šablona NAH IBTronic H 120

  • Rozměry : 15 x 36 x 38,5 mm
  • Číslo výrobku: 97921801

1 sada = 4 ks



pro připevnění univerzální vestavné skříně IBTronic-P do staveništního betonu pomocí hřebíků....



Slepá lišta K0 K15 BL

  • Rozměry : 21 x 110 x 15,3 mm
  • Číslo výrobku: 97953201

Slepá lišta, 2 ks na krabici



Slepá lišta pro připevnění vestavné krabice K0 EK a vestavné krabice K15 EK pro protilehlé bednění,...



Podpěrná vzpěra STH 70

  • Rozměry : 6 x 70 x 6 mm
  • Číslo výrobku: 97957001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 90

  • Rozměry : 6 x 90 x 6 mm
  • Číslo výrobku: 97959001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 100

  • Rozměry : 6 x 100 x 6 mm
  • Číslo výrobku: 97960001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 110

  • Rozměry : 6 x 110 x 6 mm
  • Číslo výrobku: 97961001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 130

  • Rozměry : 6 x 130 x 6 mm
  • Číslo výrobku: 97963001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 140

  • Rozměry : 6 x 140 x 6 mm
  • Číslo výrobku: 97964001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 150

  • Rozměry : 6 x 150 x 6 mm
  • Číslo výrobku: 97965001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 170

  • Rozměry : 6 x 170 x 6 mm
  • Číslo výrobku: 97967001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 190

  • Rozměry : 6 x 190 x 6 mm
  • Číslo výrobku: 97969001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 230

  • Rozměry : 6 x 230 x 6 mm
  • Číslo výrobku: 97973001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 240

  • Rozměry : 6 x 240 x 6 mm
  • Číslo výrobku: 97974001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 290

  • Rozměry : 6 x 290 x 6 mm
  • Číslo výrobku: 97979001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Text produktu

Podobné výrobky

Tento článek je archivován!

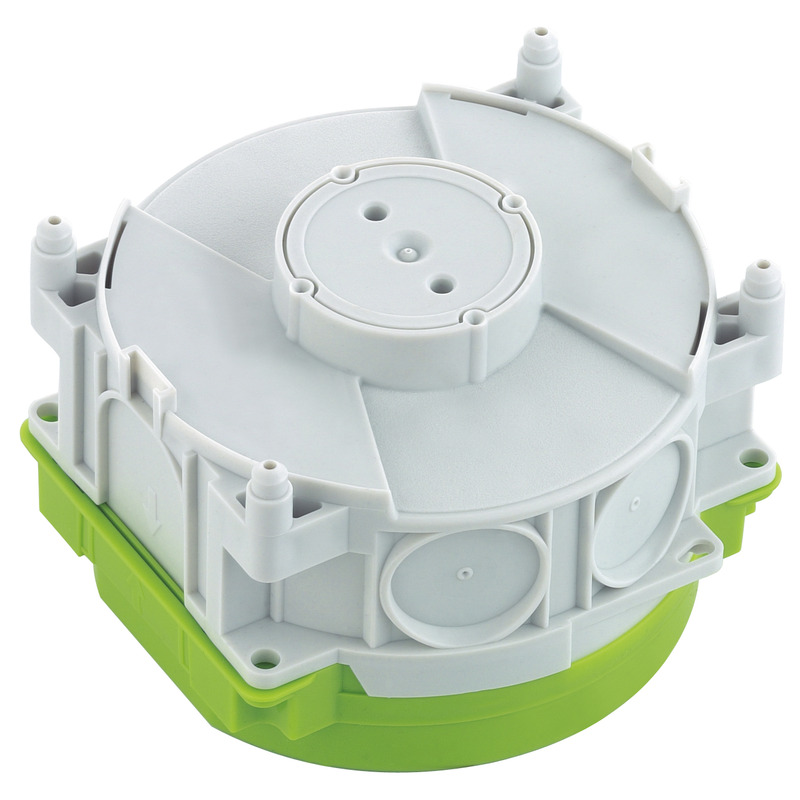

Vestavná skříň IBTronic H120-S1

  • Rozměry : 150 x 150 x 106 mm
  • Číslo výrobku: 97600101

Otvor výstupu: 1-násobná přístrojová krabice. Pro instalaci svítidel...



Vestavná skříň, do staveništního betonu nebo prefabrikátů, pro montáž svítidel NV/HV/LED a...



Tento článek je archivován!

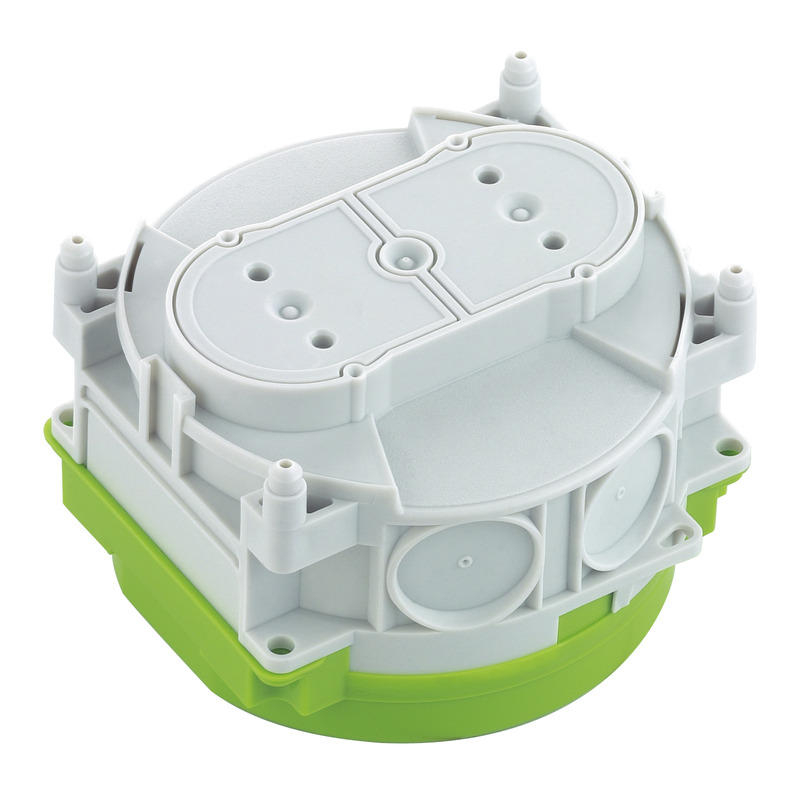

Vestavná skříň IBTronic H120-S2

  • Rozměry : 150 x 150 x 106 mm
  • Číslo výrobku: 97600201

Otvor výstupu: 2-násobná přístrojová krabice. Pro instalaci svítidel...



Vestavná skříň, do staveništního betonu nebo prefabrikátů, pro montáž svítidel NV/HV/LED a...



Tento článek je archivován!

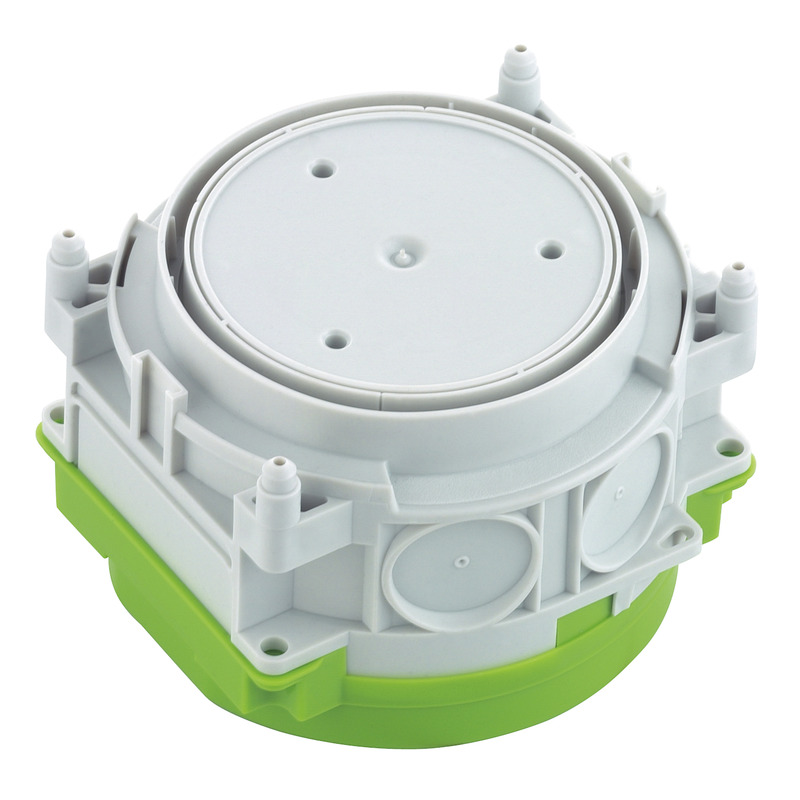

Vestavná skříň IBTronic H120-0

  • Rozměry : 150 x 150 x 106 mm
  • Číslo výrobku: 97600301

Otvor výstupu volitelný: Ø 108/120 mm. Pro instalaci svítidel...



Vestavná skříň, do staveništního betonu nebo prefabrikátů, pro montáž svítidel NV/HV/LED a...



Tento článek je archivován!

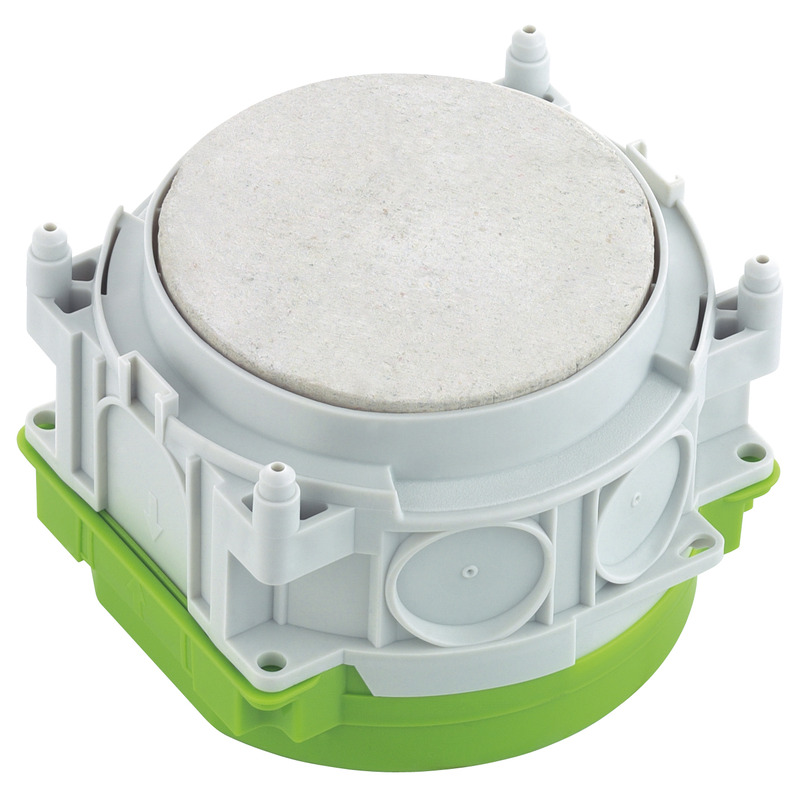

Vestavná skříň IBTronic H120-P

  • Rozměry : 150 x 150 x 106 mm
  • Číslo výrobku: 97600401

Otvor výstupu volitelný: Deska Fermacell®, variabilní do Ø 100 mm. Pro...



Vestavná skříň, do staveništního betonu nebo prefabrikátů, pro montáž svítidel NV/HV/LED a...



Tento článek je archivován!

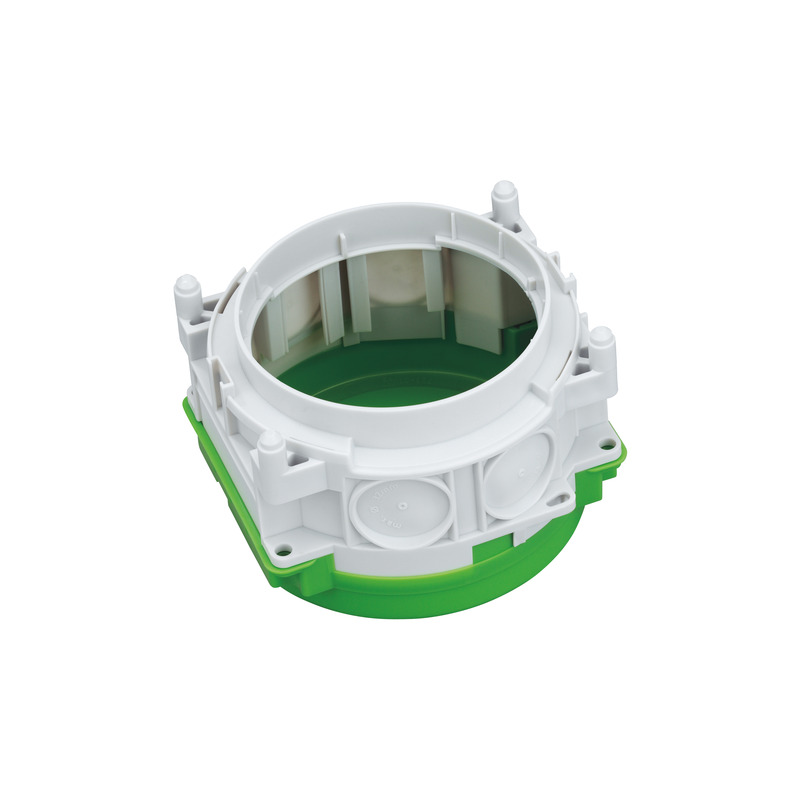

Vestavná skříň IBTronic H120-120-0
