Abzweigkasten WKE 403 RK (86240301) Výrobek: Spelsberg
Tento článek je archivován!

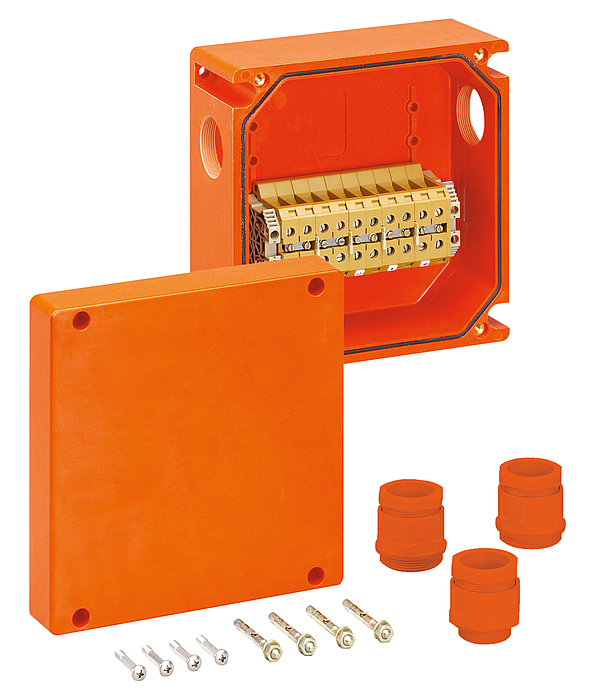

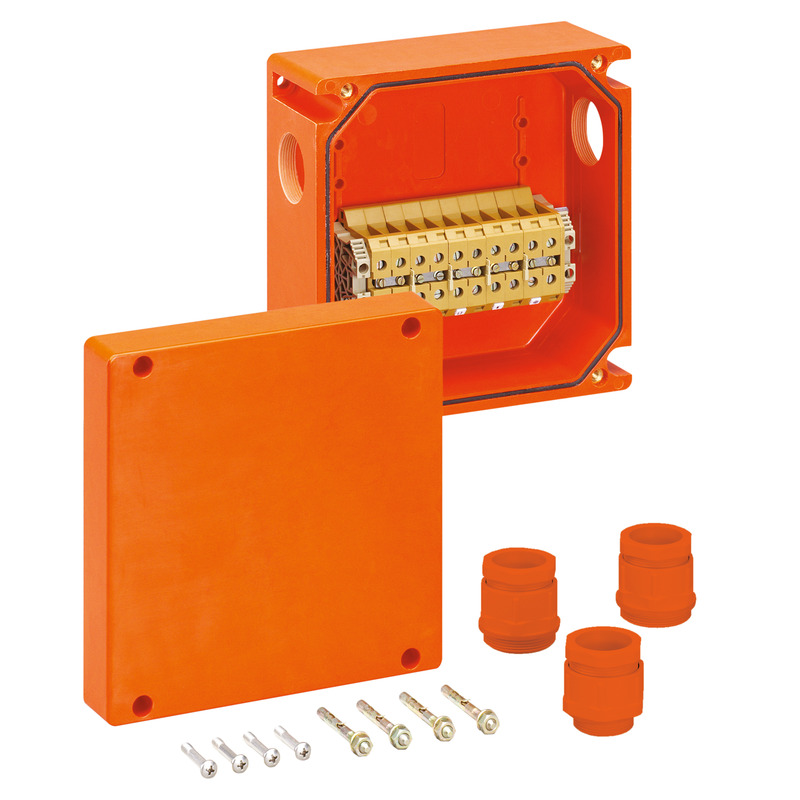

Rozbočovací krabice

WKE 403 RK

Číslo výrobku: 86240301 | Rozměry: 200 x 200 x 110 mm

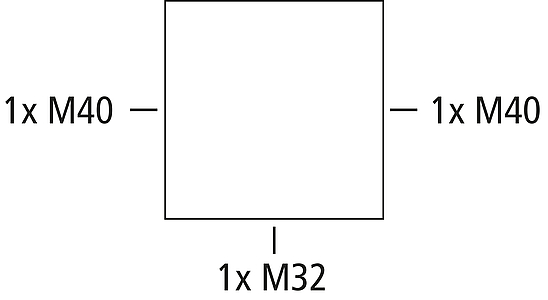

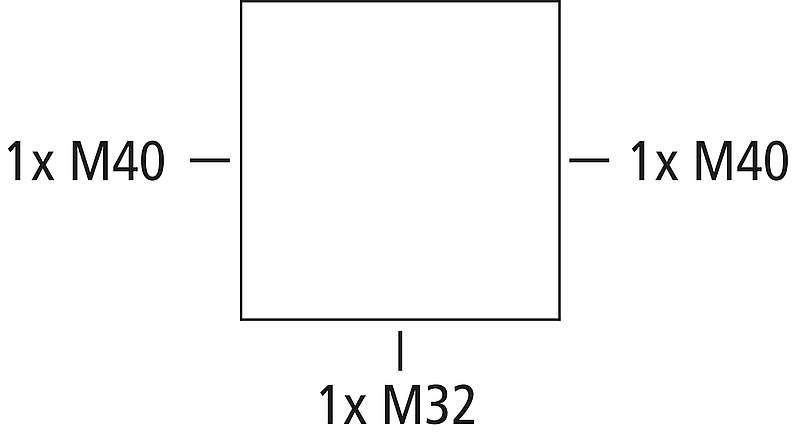

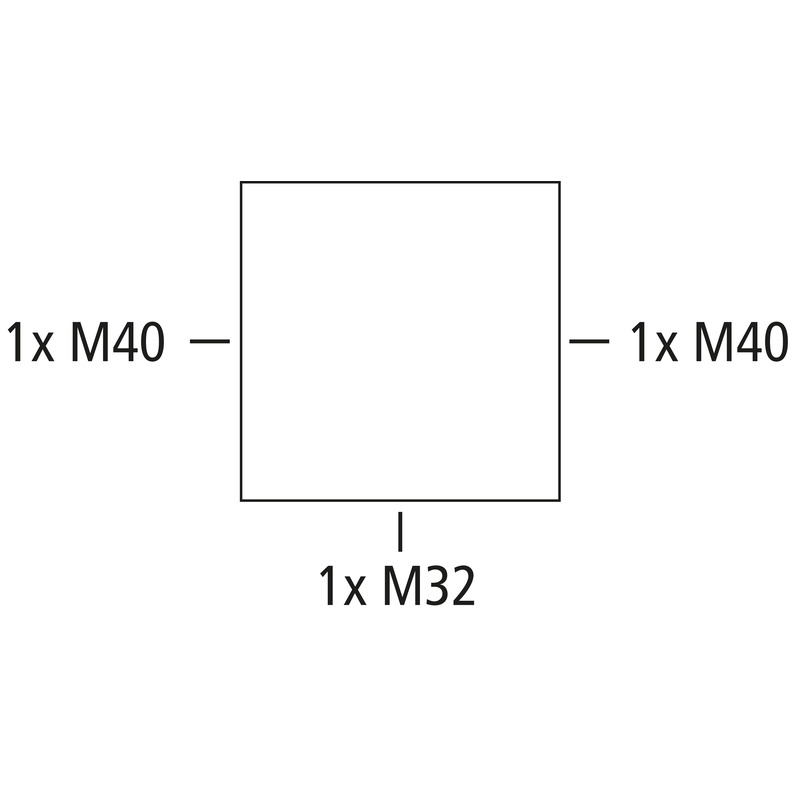

Rozbočovací krabice, se stupněm krytí IP66, Ui=450 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), M32/M40, (3 vývodek z boku), Vnější místa pro připevnění, se zachováním elektrické funkčnosti E30 podle DIN 4102 část 12, skříň a řadová svorkovnice sestávají z bezhalogenového speciálního duroplastu

oranžová, Rozbočovací krabice 5-pólová, kapacita připojení na pól 4 x 4 - 16 mm²

Přiložené příslušenství:
2 kabelová šroubení M40, Rozsah těsnění 17 - 27 mm, 1 kabelové šroubení M32, Rozsah těsnění 17 - 26 mm, Sada hmoždinek ø 6 mm

elektrické vlastnosti

domezovací izolační napětí AC 450 V
domezovací izolační napětí DC 450 V
min. průřez vodiče 4 mm²
Max. průřez vodiče (odbočky vedení) 16 mm²
min. průřez vodiče 4 mm²
max. průřez vodiče 16 mm²
třída ochrany II
druh krytí IP66
jištěná odbočka ne
třída zachování funkce E30
Počet pólů (rozbočení) 5
Počet pólů (průchod) 5
UL Type Rating žádné údaje
Počet pojistek v rozbočení 0

barva

barva spodní díl oranžová
barva horní díl oranžová

Dodatečné vlastnosti

Oblast použití Spojení a odbočky

rozměry

šířka 200 mm
délka 200 mm
výška 110 mm
Hmotnost 3.75 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V0
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ne
utahovací moment šroubu víka 2.5 Nm
Připevnění Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902907595
Packing Unit Code CT
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu Duroplast
materiál horního dílu Duroplast
materiál těsnění polyuretan
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE pdf (894 KB)

Rozměrový list

Výkres v měřítku pdf (77 KB)
Výkres v měřítku dxf (1 MB)
Výkres v měřítku dwg (254 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

MPA Osvědčení o zkoušce UKr pdf (1 MB)
CE Prohlášení DE/EN/FR pdf (218 KB)
VDE Certifikát DE/EN pdf (601 KB)
CE Prohlášení DE/EN/PL pdf (314 KB)
MPA Osvědčení o zkoušce DE pdf (16 MB)
MPA Osvědčení o zkoušce DE pdf (3 MB)
UKCA Prohlášení EN pdf (49 KB)

Příslušenství

Sada pro vnější upevnění WKE 200 ABL

  • Rozměry : 25 x 77,1 x 10,3 mm
  • Číslo výrobku: 86040001

Sada pro vnější připevnění V2A, pro WKE 200 až WKE 400, Materiál...



Sada pro vnější připevnění V2A
