Abzweigkasten WKE 300 8 x 6² 2FS (86226201) Výrobek: Spelsberg
Tento článek je archivován!

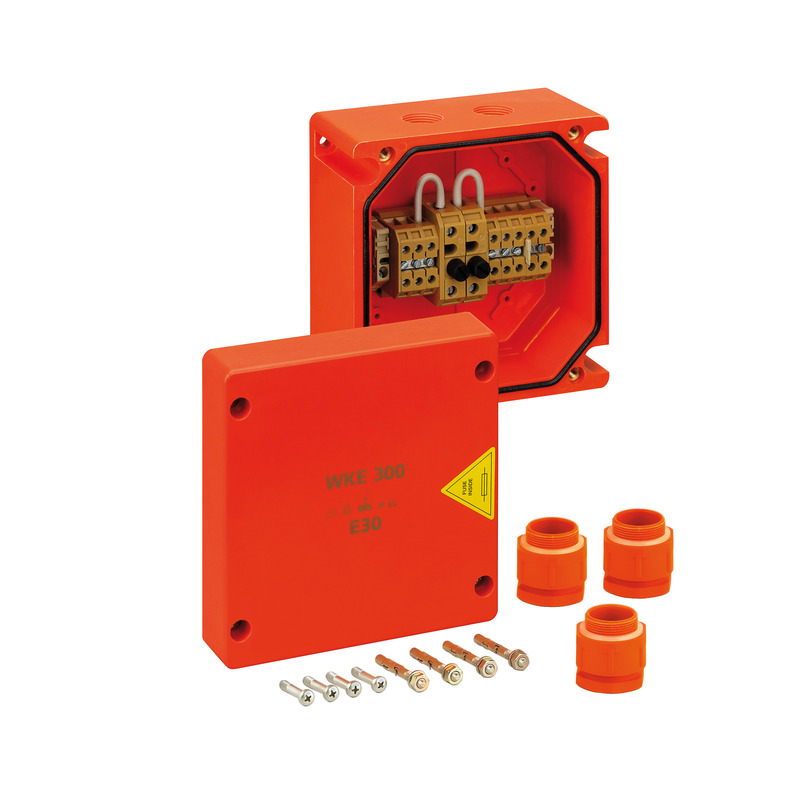

Rozbočovací krabice

WKE 300 8 x 6² 2FS

Číslo výrobku: 86226201 | Rozměry: 160 x 160 x 110 mm

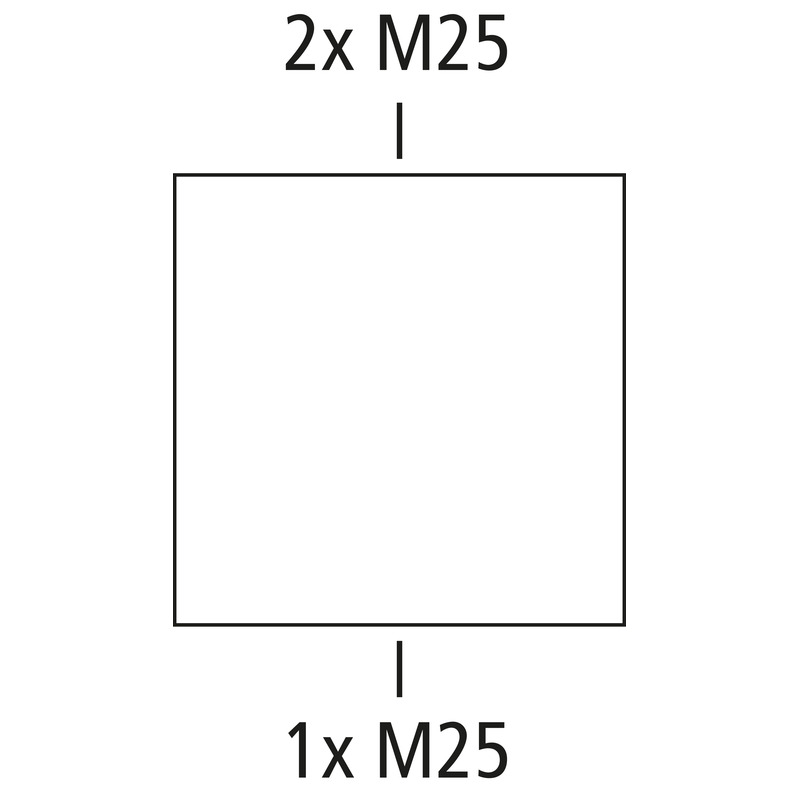

Rozbočovací krabice, se stupněm krytí IP66, Ui=450 V AC, Certifikováno VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)), M25, (3 vývodek z boku), Vnější místa pro připevnění, se zachováním elektrické funkčnosti E30 podle DIN 4102 část 12, skříň a řadová svorkovnice sestávají z bezhalogenového speciálního duroplastu

oranžová, Rozbočovací krabice se zajištěným rozbočením, spojovací krabice 3-pólová, rozbočovací krabice 3-pólová, počet svorkovatelných vodičů na pól: 4 x 1,5 - 6 mm², kapacita připojení na místo upnutí 1 x 1,5 - 6 mm², držák pojistky (20 x 5mm) max. 6,3A

Přiložené příslušenství:
3 kabelová šroubení M25 (9 - 16 mm), Sada hmoždinek ø 6 mm

elektrické vlastnosti

domezovací izolační napětí AC 450 V
domezovací izolační napětí DC 450 V
min. průřez vodiče 1,5 mm²
Max. průřez vodiče (odbočky vedení) 6 mm²
min. průřez vodiče 1,5 mm²
max. průřez vodiče 6 mm²
třída ochrany II
druh krytí IP66
jištěná odbočka ano
třída zachování funkce E30
Počet pólů (rozbočení) 3
Počet pólů (průchod) 3
UL Type Rating žádné údaje
Počet pojistek v rozbočení 2

barva

barva spodní díl oranžová
barva horní díl oranžová

Dodatečné vlastnosti

Oblast použití jištěná odbočka

rozměry

šířka 160 mm
délka 160 mm
výška 110 mm
vnitřní délka 135 mm
vnitřní šířka 135 mm
vnitřní výška 84 mm
Hmotnost 2.59 kg

materiálové vlastnosti

Odolné proti UV záření ne
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V0
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ne
utahovací moment šroubu víka 2.5 Nm
Připevnění Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902574780
Packing Unit Code CT
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu plast
materiál těsnění termoplastický elastomer

certifikáty

zkušební značka VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku jpg (1.002 KB)
Výkres v měřítku pdf (197 KB)
Výkres v měřítku dwg (468 KB)
Výkres v měřítku dxf (2 MB)

Certifikát

CE Prohlášení DE/EN/FR pdf (220 KB)
UKCA Prohlášení EN pdf (48 KB)
CE Prohlášení DE/EN/PL pdf (315 KB)

Text produktu
