Abox-i SL-2,5/4²-KT

Abox-i SL-2,5/4²-KT

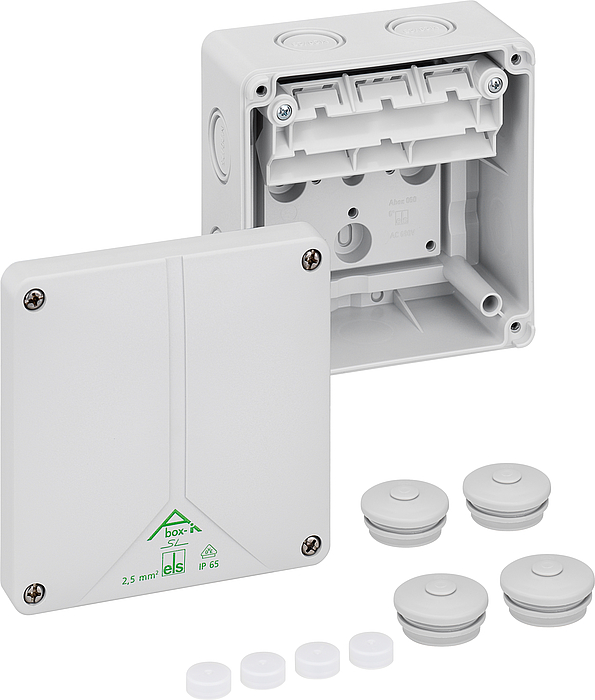

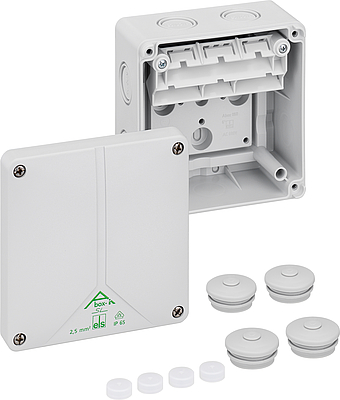

Rozbočovací krabice

Abox-i SL-2,5/4²-KT

Číslo výrobku: 49089602 | Rozměry: 110 x 110 x 67 mm

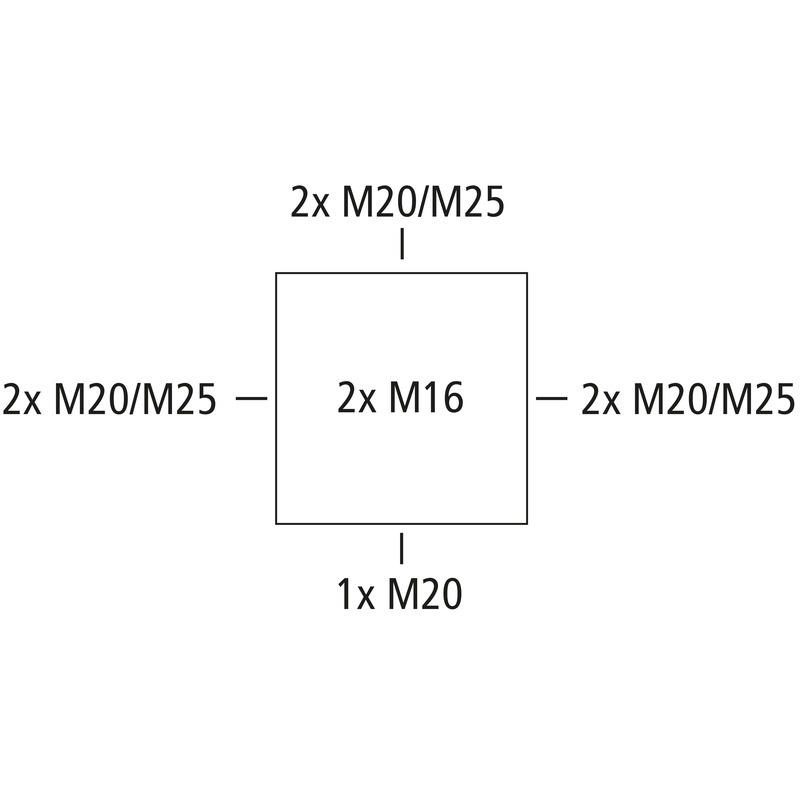

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 4 mm², U_i=450 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Vyrážecí membrány, M20/M25, (2 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

šedá, bez svorek, s vysoko položeným držákem svorek pro bezšroubové svorky Wago 221-4XX

Přiložené příslušenství:
4 Dvojitá membránová vývodka IP66 M25 Rozsah těsnění 9 - 16 mm

elektrické vlastnosti

domezovací izolační napětí AC	450 V
max. průřez vodiče	4 mm²
třída ochrany	II
druh krytí	IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	110 mm
délka	110 mm
výška	67 mm
Hmotnost	0.2416 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
plombovatelné	ano
utahovací moment šroubu víka	1.7 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902567898
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát, zesílený skelnými vlákny
materiál těsnění	polyuretan
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES	pdf (204 KB)

Rozměrový list

Výkres v měřítku	dxf (6 MB)
Výkres v měřítku	dwg (1 MB)
Výkres v měřítku	jpg (1 MB)
Výkres v měřítku	pdf (517 KB)

Příslušenství

Kabelové šroubení - KVR M20-MGM

Kabelové šroubení KVR M20-MGM

Rozměry : 26,5 x 26,5 x 36 mm
Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Kabelové šroubení - KVR M20-GDB/MGM

Kabelové šroubení KVR M20-GDB/MGM

Rozměry : 30 x 30 x 37 mm
Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Kabelové šroubení - KVR M25-MGM

Kabelové šroubení KVR M25-MGM

Rozměry : 31,5 x 31,5 x 44 mm
Číslo výrobku: 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Dvojitá membránová vývodka - DMS M20/w

Dvojitá membránová vývodka DMS M20/w

Rozměry : 25,2 x 25,2 x 13,4 mm
Číslo výrobku: 26012001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Dvojitá membránová vývodka - DMS M25/w

Dvojitá membránová vývodka DMS M25/w

Rozměry : 29,7 x 29,7 x 13,6 mm
Číslo výrobku: 26012501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Dvojitá membránová vývodka - DMS M20

Dvojitá membránová vývodka DMS M20

Rozměry : 25,2 x 25,2 x 13,4 mm
Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Dvojitá membránová vývodka - DMS M25

Dvojitá membránová vývodka DMS M25

Rozměry : 29,7 x 29,7 x 13,6 mm
Číslo výrobku: 26042501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Odvzdušňovací vývodka - BST M20/sw

Odvzdušňovací vývodka BST M20/sw

Rozměry : 25,2 x 11,9 x 25,2 mm
Číslo výrobku: 26202001

černá

Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...

Seznam sledovaných položek

Odvzdušňovací vývodka - BST M20

Odvzdušňovací vývodka BST M20

Rozměry : 25,22 x 11,9 x 25,2 mm
Číslo výrobku: 26242001

šedá

Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...

Seznam sledovaných položek

Tento článek je archivován!

Plombovací souprava - Abox PST

Plombovací souprava Abox PST

Rozměry : 10 x 25 x 12,5 mm
Číslo výrobku: 89001001

pro spojovací krabice Abox/Abox-i 025 až 100, (od verze Abox/Abox-i...

Plombovací souprava

Seznam sledovaných položek

Podobné výrobky

Tento článek je archivován!

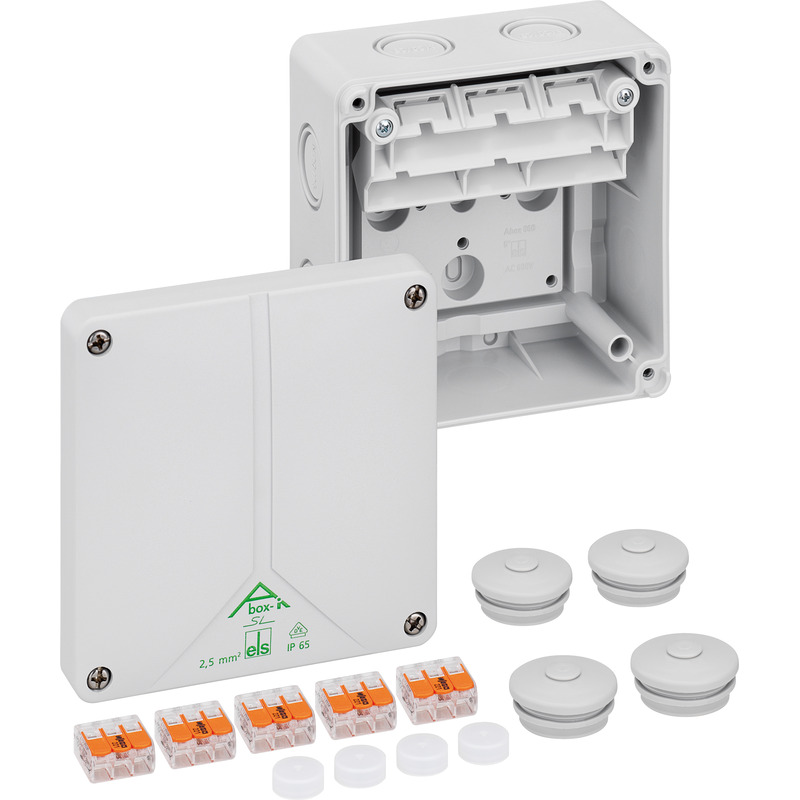

Rozbočovací krabice - Abox-i SL-2,5/4²
