Tento článek je archivován!

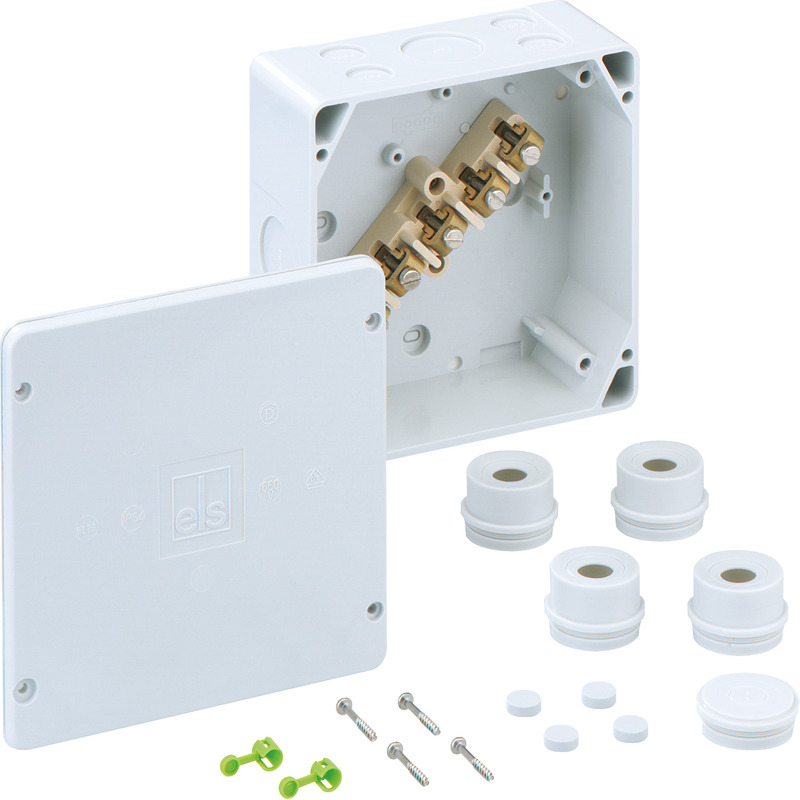

Rozbočovací krabice

WK 160-16²

Číslo výrobku: 41641201 | Rozměry: 165 x 165 x 76 mm

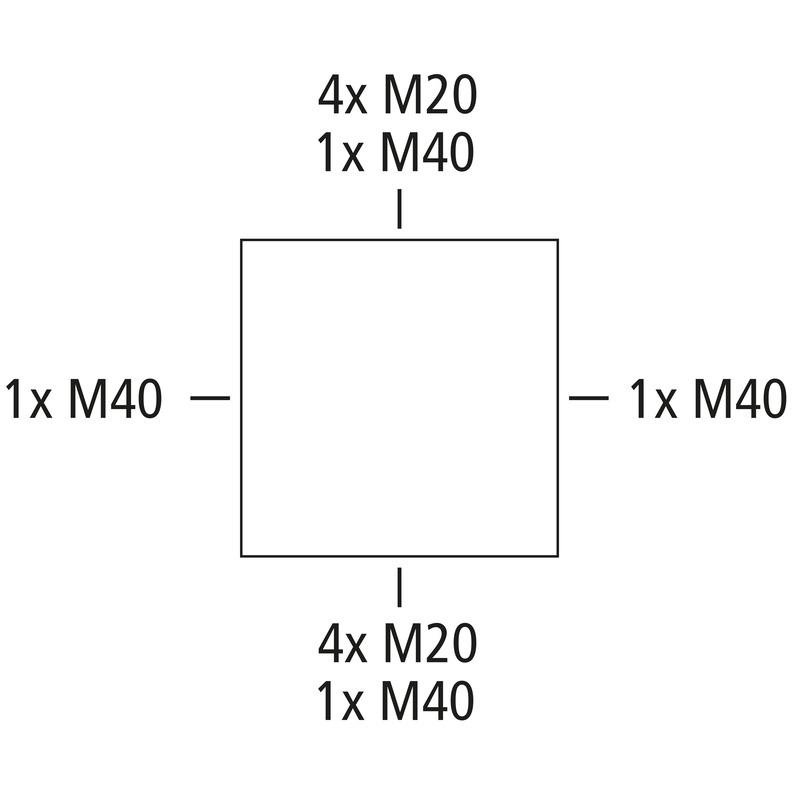

Rozbočovací krabice, se stupněm krytí IP54, Jmenovitý průřez 16 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Vyrážecí membrány, M20/M40, (12 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru

šedá, s šroubovou svorkou, 5-pólovou - 16 mm² (5 x 10² / 3 x 16²)

Přiložené příslušenství:
4 Vývodka IP54 M40 Rozsah těsnění 17 - 30 mm, 1 Zaslepovací zátky M40, 1 Plombovací souprava

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 16 mm²
třída ochrany II
druh krytí IP54
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 165 mm
délka 165 mm
výška 76 mm
Hmotnost 0.861 kg

materiálové vlastnosti

Odolné proti UV záření ne
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V0
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK05
plombovatelné ne
utahovací moment šroubu víka 1.8 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Vnitřní oblast

Sales Information

EAN 4013902040292
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu Duroplast
materiál horního dílu Duroplast
materiál těsnění termoplastický elastomer
materiál šroubu víka ocel

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (159 KB)

Rozměrový list

Výkres v měřítku pdf (104 KB)
Výkres v měřítku dxf (2 MB)
Výkres v měřítku dwg (437 KB)
Výkres v měřítku jpg (833 KB)

Certifikát

UKCA Prohlášení EN pdf (49 KB)
CE Prohlášení DE/EN/FR pdf (311 KB)
VDE Certifikát DE/EN pdf (597 KB)

Příslušenství

Tento článek je archivován!

Svorkovnice WK 160 KLS-16²

  • Rozměry : 38 x 120 x 32 mm
  • Číslo výrobku: 46051601

5x16 mm², pro, K3-, K4-EK krabice



Spojovací svorka, Ui=400V / 690V



Text produktu

Podobné výrobky

Tento článek je archivován!

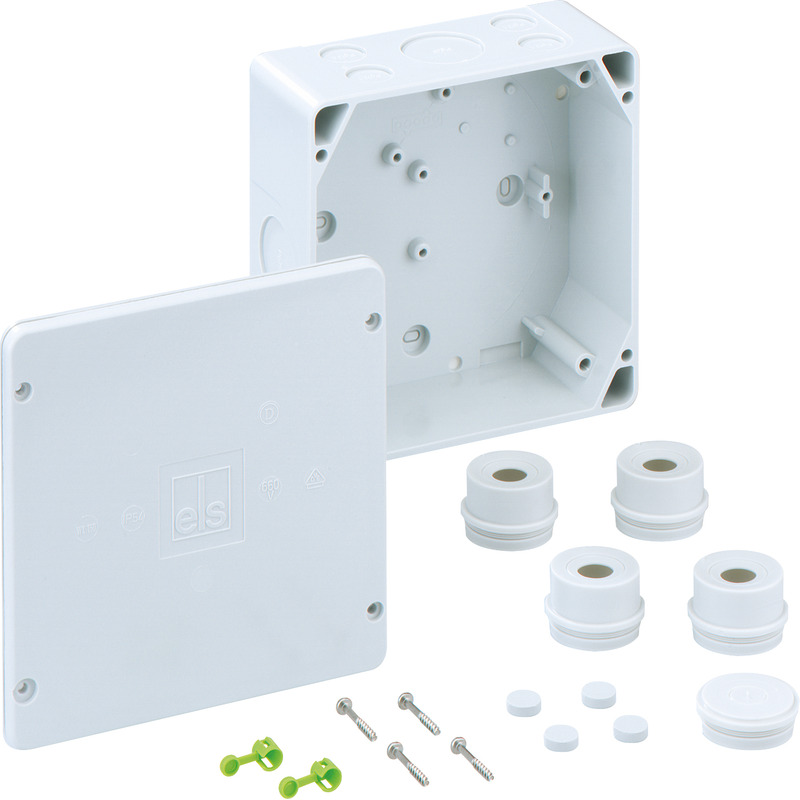

Rozbočovací krabice WK 160-L
