Klemmschiene AK 28 PEN-SL (79032701) AK UL certifikované malé rozvaděče: Spelsberg

Upínací lišta

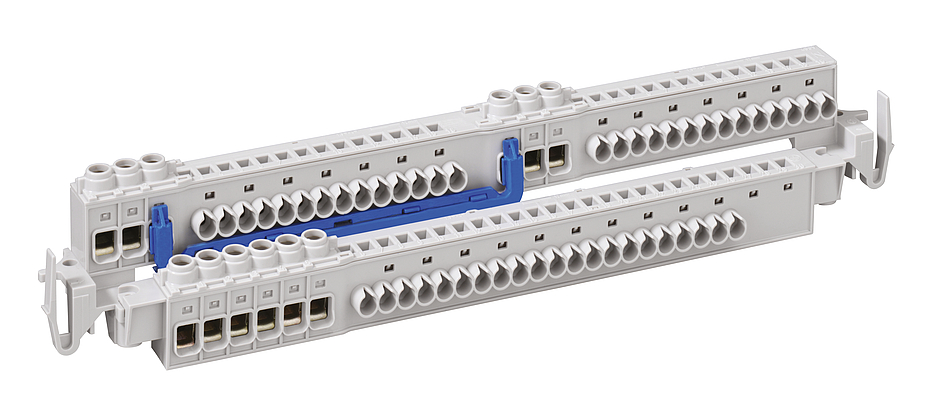

AK 28 PEN-SL

Číslo výrobku: 79032701 | Rozměry: 300 x 50 x 55 mm

Bezšroubová upínací lišta PE/N, k montáži do malých rozvaděčů AK od AK 14 a prázdná skříň AKL/Aki jako dodatečné svorky nebo pro případ náhrady

dvoustupňová upínací lišta PE/N, vždy se, 6 šroubovými místy upnutí 2,5mm² - 16mm² a, 21 / 2 x 14 bezšroubovými místy upnutí 1,5mm - 4mm²

elektrické vlastnosti

domezovací provozní napětí 400 V
domezovací proud 76 A
počet pólů 2
chráněné proti dotyku ano
Připojení 1: Druh připojení Šrouby
Připojení 1: délka odizolování 13 mm
Připojení 1: Hodí se pro vodiče CU 1
Připojení 1: Hodí se pro vodiče AL 0
Připojení 1: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (min) 1.5 mm²
Připojení 1: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (max) 16 mm²
Připojení 1: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (min) 2.5 mm²
Připojení 1: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (max) 10 mm²
Připojení 1: Připojitelný průřez vodiče jednodrátový (min) 1.5 mm²
Připojení 1: Připojitelný průřez vodiče jednodrátový (max) 16 mm²
Připojení 1:Připojitelný průřez vodiče vícedrátový (min) 1.5 mm²
Připojení 1: Připojitelný průřez vodiče vícedrátový (max) 16 mm²
Připojení 2: Druh připojení bezšroubový
Připojení 2: Délka odizolování 12 mm
Připojení 2: Hodí se pro vodiče CU 0
Připojení 2: Hodí se pro vodiče AL 0
Připojení 2: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (min) 1.5 mm²
Připojení 2: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (max) 1.5 mm²
Připojení 2: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (min) 1.5 mm²
Připojení 2: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (max) 2.5 mm²
Připojení 2: Připojitelný průřez vodiče jednodrátový (min) 1.5 mm²
Připojení 2: Připojitelný průřez vodiče jednodrátový (max) 4 mm²
Připojení 2: Připojitelný průřez vodiče vícedrátový (min) 1.5 mm²
Připojení 2: Připojitelný průřez vodiče vícedrátový (max) 4 mm²

rozměry

šířka 300 mm
délka 50 mm
výška 55 mm
Hmotnost 0.261 kg

materiálové vlastnosti

Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

Připojení 1: utahovací moment 1.6 Nm

Sales Information

EAN 4013902912476
Packing Unit Code C62
ETIM Class EC001284
Číslo celní sazby 85369010

materiál

materiál izolačního tělesa termoplast

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (341 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

UKCA Prohlášení EN pdf (48 KB)
VDE Certifikát DE/EN pdf (916 KB)
CE Prohlášení DE/EN/FR pdf (310 KB)

Text produktu

Podobné výrobky

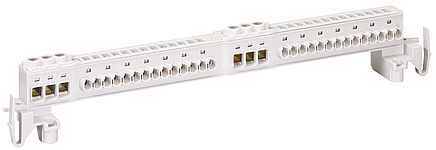

Upínací lišta AK 14 PEN-SL

  • Rozměry : 286 x 60 x 50 mm
  • Číslo výrobku: 79031701

jednostupňová upínací lišta PE/N, vždy se, 3 šroubovými místy upnutí...



Bezšroubová upínací lišta PE/N, k montáži do malých rozvaděčů AK od AK 14 a prázdná skříň AKL/Aki...

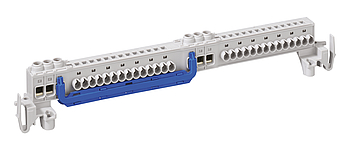

Upínací lišta AK N-SL
