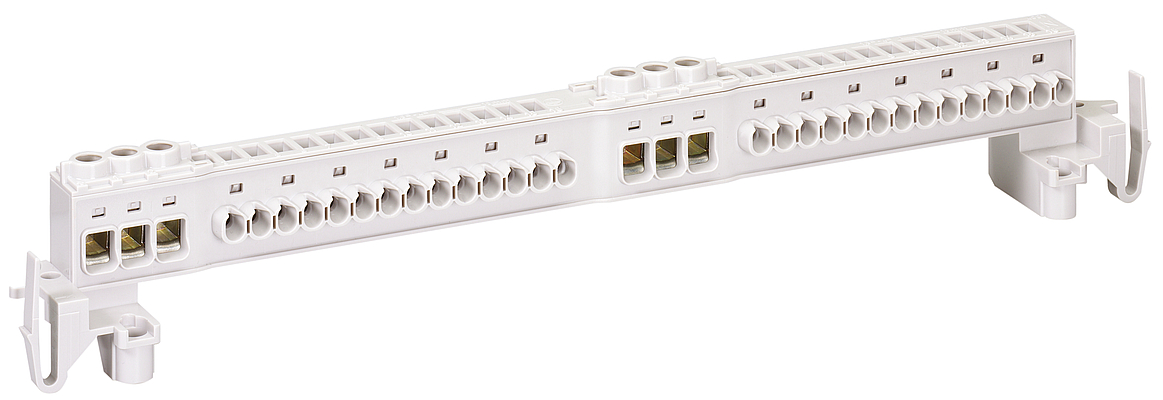

Klemmschiene AK 14 PEN-SL (79031701) AK UL certifikované malé rozvaděče: Spelsberg

Upínací lišta

AK 14 PEN-SL

Číslo výrobku: 79031701 | Rozměry: 286 x 60 x 50 mm

Bezšroubová upínací lišta PE/N, k montáži do malých rozvaděčů AK od AK 14 a prázdná skříň AKL/Aki jako dodatečné svorky nebo pro případ náhrady

jednostupňová upínací lišta PE/N, vždy se, 3 šroubovými místy upnutí 2,5mm² - 16mm² a, 14 bezšroubových upínacích míst, 1,5 - 4 mm²

elektrické vlastnosti

domezovací provozní napětí 400 V
domezovací proud 76 A
počet pólů 2
chráněné proti dotyku ne
Připojení 1: Druh připojení Šrouby
Připojení 1: délka odizolování 12 mm
Připojení 1: svorková místa na pól 3
Připojení 1: Hodí se pro vodiče CU 1
Připojení 1: Hodí se pro vodiče AL 0
Připojení 1: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (min) 16 mm²
Připojení 1: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (max) 1.5 mm²
Připojení 1: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (min) 1.5 mm²
Připojení 1: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (max) 10 mm²
Připojení 1: Připojitelný průřez vodiče jednodrátový (min) 6 mm²
Připojení 1: Připojitelný průřez vodiče jednodrátový (max) 16 mm²
Připojení 1:Připojitelný průřez vodiče vícedrátový (min) 1.5 mm²
Připojení 1: Připojitelný průřez vodiče vícedrátový (max) 16 mm²
Připojení 2: Druh připojení bezšroubový
Připojení 2: Délka odizolování 12 mm
Připojení 2: Svorková místa na pól 14
Připojení 2: Hodí se pro vodiče CU 1
Připojení 2: Hodí se pro vodiče AL 0
Připojení 2: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (min) 1.5 mm²
Připojení 2: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (max) 4 mm²
Připojení 2: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (min) 1.5 mm²
Připojení 2: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (max) 4 mm²
Připojení 2: Připojitelný průřez vodiče jednodrátový (min) 1.5 mm²
Připojení 2: Připojitelný průřez vodiče jednodrátový (max) 4 mm²
Připojení 2: Připojitelný průřez vodiče vícedrátový (min) 1.5 mm²
Připojení 2: Připojitelný průřez vodiče vícedrátový (max) 4 mm²

rozměry

šířka 286 mm
délka 60 mm
výška 50 mm
Hmotnost 0.1435 kg

materiálové vlastnosti

Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

Připojení 1: utahovací moment 1.6 Nm

Sales Information

EAN 4013902912469
Packing Unit Code C62
ETIM Class EC001284
Číslo celní sazby 85369010

materiál

materiál izolačního tělesa termoplast

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (267 KB)
Výkres v měřítku dxf (5 MB)
Výkres v měřítku dwg (796 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

UKCA Prohlášení EN pdf (48 KB)
CE Prohlášení DE/EN/FR pdf (310 KB)
VDE Certifikát DE/EN pdf (916 KB)

Text produktu

Podobné výrobky

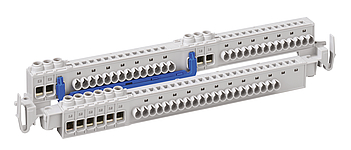

Upínací lišta AK 28 PEN-SL

  • Rozměry : 300 x 50 x 55 mm
  • Číslo výrobku: 79032701

dvoustupňová upínací lišta PE/N, vždy se, 6 šroubovými místy upnutí...



Bezšroubová upínací lišta PE/N, k montáži do malých rozvaděčů AK od AK 14 a prázdná skříň AKL/Aki...

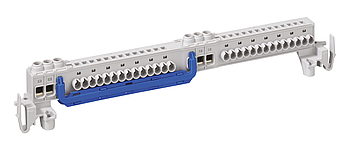

Upínací lišta AK N-SL
