Universalauslass UVA 90 (97071601) Stěnové, stropní přechody: Spelsberg

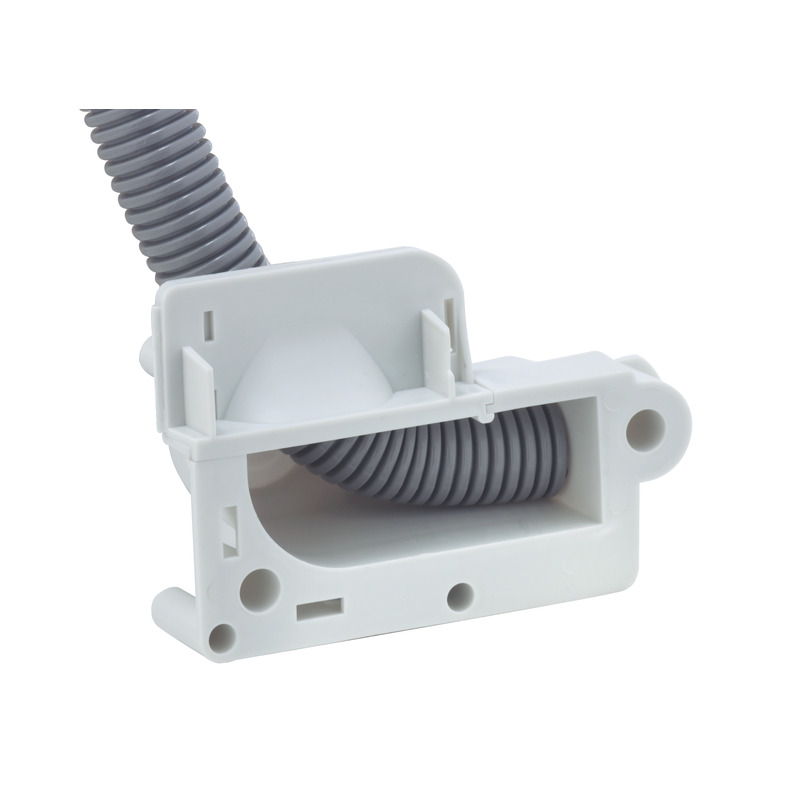

Univerzální vývod

UVA 90

Číslo výrobku: 97071601 | Rozměry: 126 x 86 x 57 mm

Univerzální vývod, pro jednoduchý přechod trubky v oblasti stěn a stropů nebo k dalšímu vedení trubek pod mazaninou. Přívody pro trubky M25. Vhodné pro přilepení a protilehlé bednění (při použití technologie podpěrných vzpěr bezpodmínečně dbejte na: Délka podpěrné vzpěry = tloušťka stěny mínus 2 cm!), Domezovací izolační napětí: 400V AC, bez obsahu halogenů

Upevnění lepením nebo hřebíky, Rozsah těsnění M20 - M25, vhodný pro podpěrné vzpěry

elektrické vlastnosti

domezovací izolační napětí AC 400 V
Vhodné pro Betonová konstrukce

rozměry

šířka 126 mm
délka 86 mm
výška 57 mm
Hmotnost 0.05 kg

materiálové vlastnosti

bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění Upevnění lepením nebo hřebíky

okolní podmínky

max. relativní vlhkost vzduchu 25 °C - %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C

Sales Information

EAN 4013902905430
Packing Unit Code C62
ETIM Class EC002328
Číslo celní sazby 39269097

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku jpg (927 KB)
Výkres v měřítku pdf (45 KB)
Výkres v měřítku dxf (377 KB)
Výkres v měřítku dwg (88 KB)

Příslušenství

Tento článek je archivován!

Spojka trubek RVB 20

  • Číslo výrobku: 97022001

pro rýhované trubky M20



Spojka trubek (bez trubky) s odlehčením v tahu, šedá, pro ohebné a neohebné metrické...



Spojka trubek RVB 25

  • Číslo výrobku: 97022501

pro rýhované trubky M25



Spojka trubek (bez trubky) s odlehčením v tahu, šedá, pro ohebné a neohebné metrické...



Základová deska U 71 BSK-K

  • Rozměry : 78,8 x 71 x 21 mm
  • Číslo výrobku: 97953801

Výška 21 mm pro přilepení



Základová deska, Základová deska pro podpěru IBT krabic s protilehlým bedněním ve spojení s...



Základová deska U 71 BSK

  • Rozměry : 78,8 x 71 x 17,25 mm
  • Číslo výrobku: 97953901

Výška 21 mm pro magnetické připevnění, magnetický otvor, se omítne...



Základová deska, Základová deska pro podpěru IBT krabic s protilehlým bedněním ve spojení s...



Stupňovitý vrták LFR

  • Číslo výrobku: 19599501

Otvor pro průchodku: M16-32, vrtání: 16,5-32,5 mm



Děrovací fréza



Tento článek je archivován!

Spojka trubek RVB 32

  • Číslo výrobku: 97023201

pro rýhované trubky M32



Spojka trubek (bez trubky) s odlehčením v tahu, šedá, pro ohebné a neohebné metrické...



Tento článek je archivován!

Spojka trubek RVB 40

  • Číslo výrobku: 97024001

pro rýhované trubky M40



Spojka trubek (bez trubky) s odlehčením v tahu, šedá, pro ohebné a neohebné metrické...



Tento článek je archivován!

Vysekávací kleště IBT LZA-OE

  • Rozměry : 235 x 35 x 63 mm
  • Číslo výrobku: 97810001

bez průbojníku



Vysekávací kleště, děrovací nástroj pro zhotovení přesných montážních otvorů v krabicích pro...



Tento článek je archivován!

Vysekávací kleště IBT LZA-18

  • Číslo výrobku: 97811801

s 18mm průbojníkem pro trubku M20



Vysekávací kleště, děrovací nástroj pro zhotovení přesných montážních otvorů v krabicích pro...



Tento článek je archivován!

Vysekávací kleště IBT LZA-23

  • Číslo výrobku: 97812301

s 23mm průbojníkem pro trubku M25



Vysekávací kleště, děrovací nástroj pro zhotovení přesných montážních otvorů v krabicích pro...



Tento článek je archivován!

Průbojník IBT STE-LZA/14

  • Číslo výrobku: 97891401



Průbojníky jako doplněk nebo náhradní díl pro vysekávací kleště IBT LZA



Tento článek je archivován!

Průbojník IBT STE-LZA/18

  • Číslo výrobku: 97891801



Průbojníky jako doplněk nebo náhradní díl pro vysekávací kleště IBT LZA



Tento článek je archivován!

Průbojník IBT STE-LZA/23

  • Číslo výrobku: 97892301



Průbojníky jako doplněk nebo náhradní díl pro vysekávací kleště IBT LZA



Tento článek je archivován!

Rozšiřovací trn WED

  • Rozměry : 28,5 x 131,15 x 28,5 mm
  • Číslo výrobku: 97915501

Rozsah rozšíření 9-25 mm Ø



Rozšiřovací trn, montážní pomůcka při zavádění trubek



Příslušenství IBT NAS-AL

  • Rozměry : 8,4 x 30 x 8,4 mm
  • Číslo výrobku: 97924001

Rozpěrný šroub, hliník 40 mm, s plastovou hmoždinkou pro připevnění...



Připevňovací prostředek pro ocelové bednění



Příslušenství IBT NA-AL

  • Rozměry : 3,5 x 40 x 3,5 mm
  • Číslo výrobku: 97924201

Hliníkový hřebík, délka 40 mm, rýhovaný



Upevňovací prostředek do dřevěného/plastového bednění, pro staveništní beton nebo litou betonovou...



Příslušenství IBT NA-AL/gl

  • Rozměry : 3,1 x 45 x 3,1 mm
  • Číslo výrobku: 97924301

Hliníkový hřebík, délka 40 mm, hladký



Upevňovací prostředek do dřevěného/plastového bednění, pro staveništní beton nebo litou betonovou...



Tento článek je archivován!

Příslušenství IBT ANSW

  • Číslo výrobku: 97926001

Navařený šroub M6 x 10 mm, cenově výhodné a bezpečné připevnění...



Připevňovací prostředek pro ocelové bednění



Tento článek je archivován!

Distanční vložka STH-ELP

  • Číslo výrobku: 97953601



Distanční vložka, 6 mm Ø, když je potřeba kompenzovat toleranci podpěrné vzpěry, (v kombinaci s...



Podpěrná vzpěra STH 70

  • Rozměry : 6 x 70 x 6 mm
  • Číslo výrobku: 97957001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 90

  • Rozměry : 6 x 90 x 6 mm
  • Číslo výrobku: 97959001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 100

  • Rozměry : 6 x 100 x 6 mm
  • Číslo výrobku: 97960001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 110

  • Rozměry : 6 x 110 x 6 mm
  • Číslo výrobku: 97961001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 130

  • Rozměry : 6 x 130 x 6 mm
  • Číslo výrobku: 97963001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 140

  • Rozměry : 6 x 140 x 6 mm
  • Číslo výrobku: 97964001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 150

  • Rozměry : 6 x 150 x 6 mm
  • Číslo výrobku: 97965001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 170

  • Rozměry : 6 x 170 x 6 mm
  • Číslo výrobku: 97967001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 190

  • Rozměry : 6 x 190 x 6 mm
  • Číslo výrobku: 97969001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 230

  • Rozměry : 6 x 230 x 6 mm
  • Číslo výrobku: 97973001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 240

  • Rozměry : 6 x 240 x 6 mm
  • Číslo výrobku: 97974001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Podpěrná vzpěra STH 290

  • Rozměry : 6 x 290 x 6 mm
  • Číslo výrobku: 97979001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...
