K4 EK K4 EK

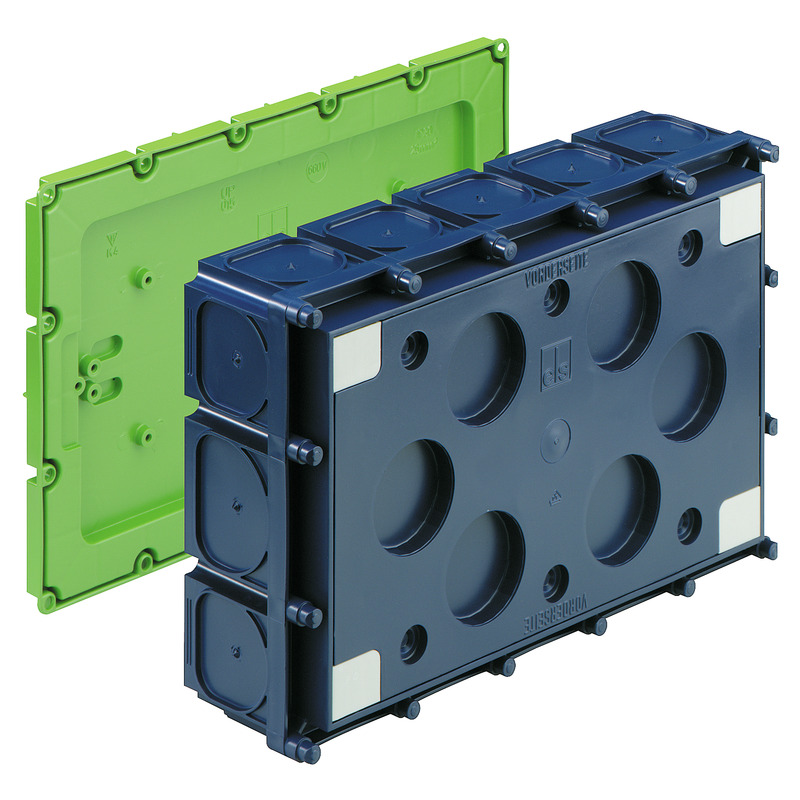

Vestavná krabice

K4 EK

Číslo výrobku: 98000401 | Rozměry: 311 x 202 x 87 mm

Vestavná krabice, připravená pro uchycení WK svorek 2,5 - 25 mm², hodí se k uchycení 40-pólové telefonní připojovací lišty, jako telefonní průchozí skříň podle DIN 47614-615, nebo jako podružný rozvod v kombinaci s UP 015 (1-řadá, 15 modulů), se stupněm krytí IP30, Domezovací izolační napětí: 400V AC, bez obsahu halogenů

pro Spelsberg HM-UNI (97929901), Upevnění pomocí magnetu nebo hřebíky, Membrána pro děrování, Rozsah těsnění M16 - M50, vhodný pro podpěrné vzpěry

elektrické vlastnosti

domezovací izolační napětí AC 400 V
druh krytí IP30
Vhodné pro Betonová konstrukce
UL Type Rating žádné údaje

barva

barva horní díl jiné

rozměry

šířka 311 mm
délka 202 mm
výška 87 mm
Hmotnost 0.51 kg

materiálové vlastnosti

bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění Upevnění pomocí magnetu nebo hřebíky

okolní podmínky

max. relativní vlhkost vzduchu 25 °C - %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C

Sales Information

EAN 4013902200115
Packing Unit Code C62
ETIM Class EC002601
Číslo celní sazby 39269097

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (53 KB)

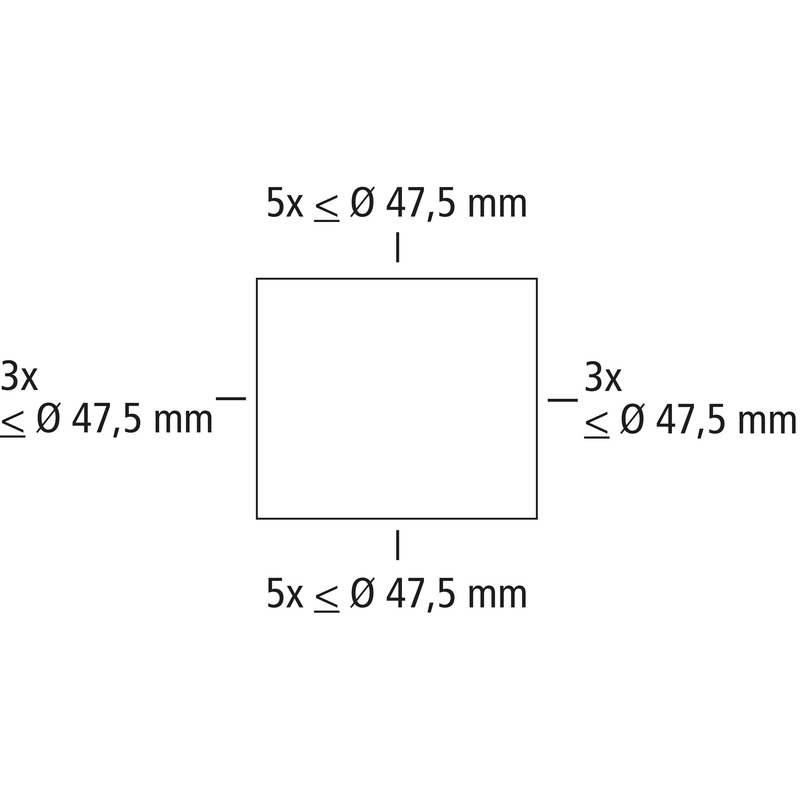

Rozměrový list

Výkres v měřítku pdf (509 KB)
Výkres v měřítku dwg (774 KB)
Výkres v měřítku dxf (5 MB)

Certifikát

UKCA Prohlášení EN pdf (49 KB)
CE Prohlášení DE/EN/FR pdf (219 KB)

Příslušenství
