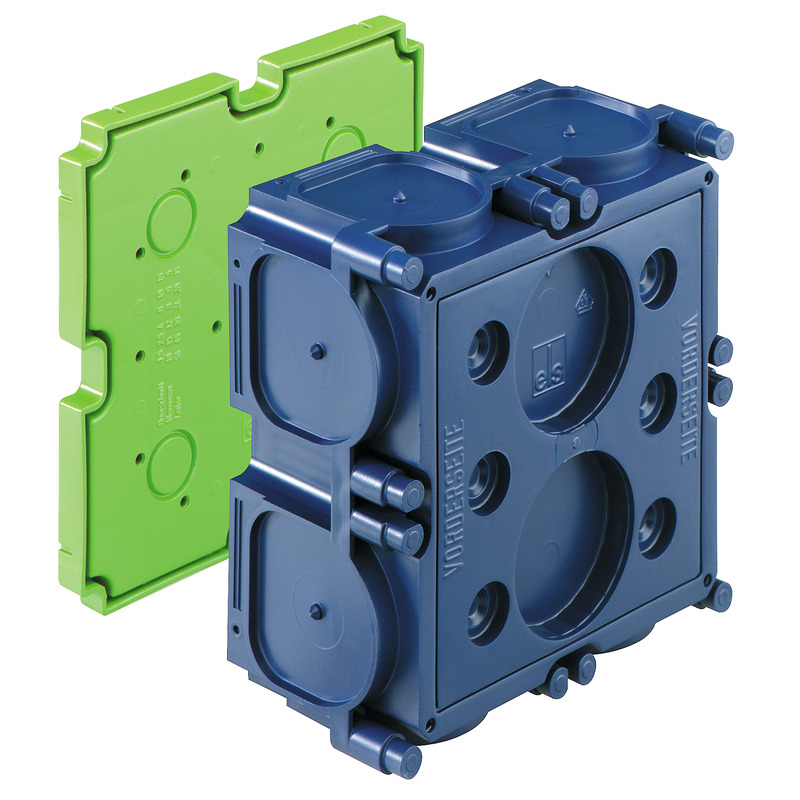

Vestavná krabice

K3 EK

Číslo výrobku: 98000201 | Rozměry: 142 x 142 x 70 mm

Vestavná krabice, připravená pro uchycení WK svorek 2,5 - 25 mm², hodí se k uchycení 20-pólové telefonní připojovací lišty nebo jako telefonní průchozí skříň podle DIN 47614-615, kombinovatelná, se stupněm krytí IP30, Domezovací izolační napětí: 400V AC, Certifikováno VDE (DIN EN 50085-1 (VDE 0604-1)), bez obsahu halogenů

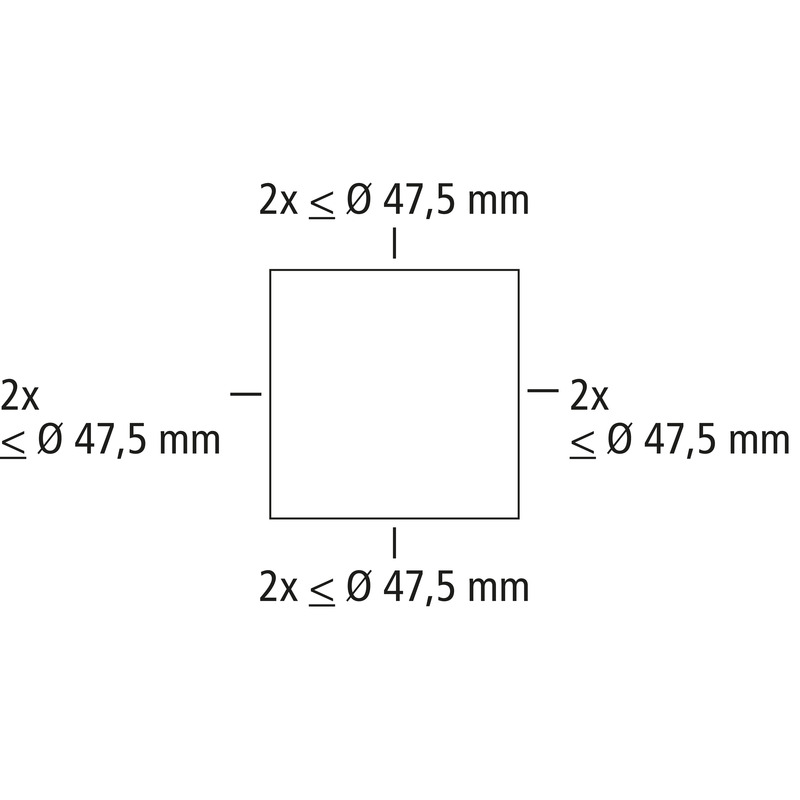

pro Spelsberg HM-UNI (97929901), Upevnění pomocí magnetu nebo hřebíky, Membrána pro děrování, Rozsah těsnění M16 - M50, vhodný pro podpěrné vzpěry

elektrické vlastnosti

domezovací izolační napětí AC	400 V
druh krytí	IP30
Vhodné pro	Betonová konstrukce
UL Type Rating	žádné údaje

barva

barva horní díl	jiné

rozměry

šířka	142 mm
délka	142 mm
výška	70 mm
Hmotnost	0.17 kg

materiálové vlastnosti

bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	650 °C

mechanické vlastnosti

druh upevnění	Upevnění pomocí magnetu nebo hřebíky

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	- %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C

Sales Information

EAN	4013902200108
Packing Unit Code	C62
ETIM Class	EC002601
Číslo celní sazby	39269097

materiál

materiál spodního dílu	polypropylen
materiál horního dílu	polypropylen

certifikáty

zkušební značka	VDE (DIN EN 50085-1 (VDE 0604-1))

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku	pdf (325 KB)
Výkres v měřítku	dwg (542 KB)
Výkres v měřítku	dxf (3 MB)

Certifikát

UKCA Prohlášení EN	pdf (49 KB)
CE Prohlášení DE/EN/FR	pdf (219 KB)

Příslušenství

Tento článek je archivován!

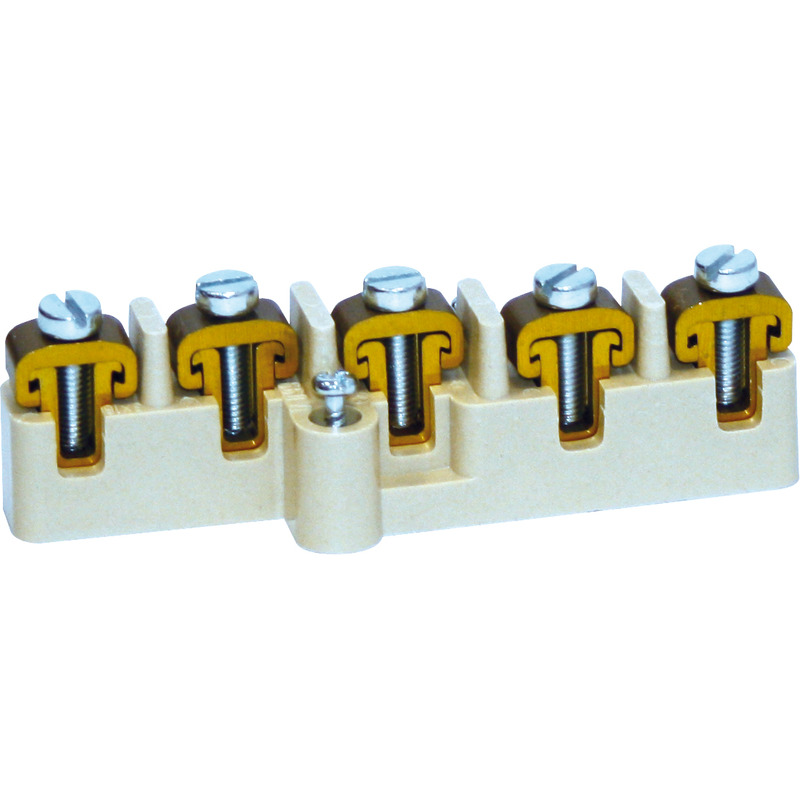

Svorkovnice WK 060 KLS-6²
