Gehäuse IBTronic XL Drillbox (97680101) Staveništní beton: Spelsberg

Skříně

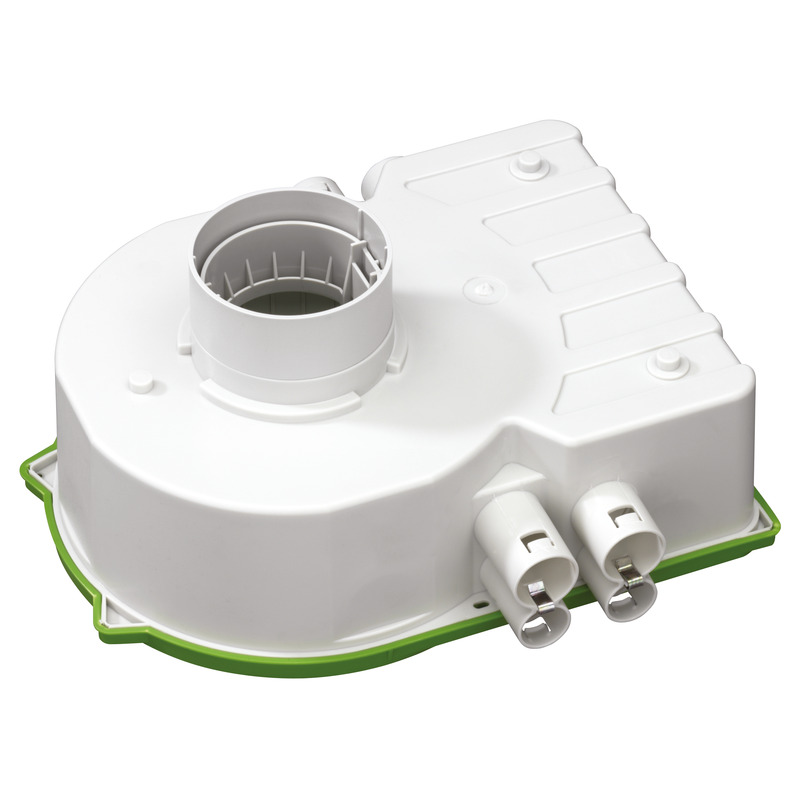

IBTronic XL Drillbox

Číslo výrobku: 97680101 | Rozměry: 255 x 280 x 92 mm

Skříně, pro prefabrikáty, pro montáž svítidel NV/HV/LED, hodí se pro dodatečnou instalaci do montovaných stropů 45 - 70 mm pomocí jádrového vrtání Ø 82 mm, pro instalaci svítidel otestovaných VDE podle DIN EN 60598 (VDE 0711), a rovněž s označením F nebo označením MM, maximální vestavná výška svítidel NV: 105 mm, svítidla HV: 110 mm, příkon lampy max. 50 W Alu, s dodatečným propojovacím prostorem (např. k montáži bezpečnostního transformátoru do max. 150 VA), Domezovací izolační napětí: 400V AC, bez obsahu halogenů

Otvor výstupu: Ø 76 mm, ARD (vnější průměr prstence světla), min. Ø 85 mm, 8 kombinovaných trubkových přívodů 4 x M20, 4 x M25, integrovaná zarážka pro trubky a odlehčení tahu pro trubky M20, M25, Upevnění pomocí hmoždinek ke stropu, integrované trubkové hrdlo, Rozsah těsnění M20 - M25

elektrické vlastnosti

domezovací izolační napětí AC 400 V
Vhodné pro Betonová konstrukce

barva

barva horní díl jiné

rozměry

šířka 255 mm
délka 280 mm
výška 92 mm
Hmotnost 0.472 kg

materiálové vlastnosti

bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění Upevnění pomocí hmoždinek ke stropu

okolní podmínky

max. relativní vlhkost vzduchu 25 °C - %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C

Sales Information

EAN 4013902967421
Packing Unit Code C62
ETIM Class EC000414
Číslo celní sazby 39269097

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod PL/NL/DK/CZ pdf (703 KB)
Montážní návod DE/EN/FR/ES pdf (2 MB)

Rozměrový list

Výkres v měřítku pdf (592 KB)
Výkres v měřítku dxf (6 MB)
Výkres v měřítku dwg (1 MB)
Výkres v měřítku jpg (1 MB)

Certifikát

CE Prohlášení DE/EN/PL pdf (315 KB)
UKCA Prohlášení EN pdf (50 KB)
CE Prohlášení DE/EN/FR pdf (222 KB)

Příslušenství

Sada pro montáž osvětlení LMK 76

  • Rozměry : 81 x 81 x 126,5 mm
  • Číslo výrobku: 97980301



Sada pro montáž světel jako náhradní díl pro IBTronic XL Drillbox a IBTronic XL E
