Großrohrdose U 120 K GRO-3 (97371301) Staveništní beton: Spelsberg

Krabice pro velké instalační trubky

U 120 K GRO-3

Číslo výrobku: 97371301 | Rozměry: 74 x 74 x 122 mm

Krabice pro velké instalační trubky, pro deskové stropy do tloušťky 6,5 cm, se závitovým pouzdrem M5 (nosnost 10 kg) k uchycení stropního háku, výkon halogenových žárovek max. 6,5 W, výkon LED žárovek max. 3 WPoužití U120 jako krytu svítidla ve velkých prvcích, jako jsou prvkové stropy nebo filigránové stropy, neodpovídá uznávanému stavu techniky. Povolené montážní tolerance neumožňují přesnou instalaci, se stupněm krytí IP30, Domezovací izolační napětí: 400V AC, bez obsahu halogenů

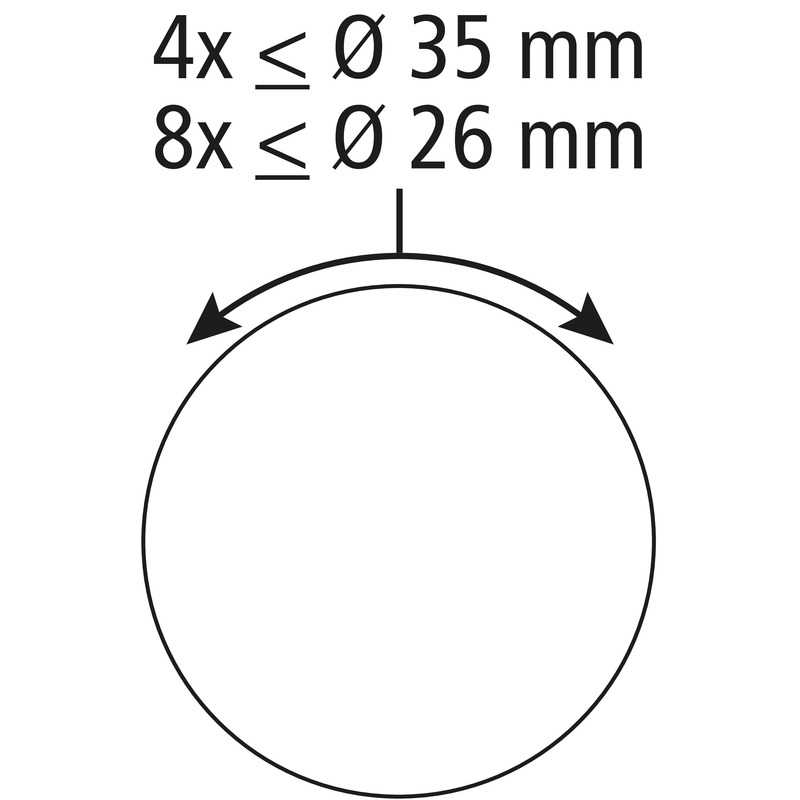

Upevnění lepením nebo hřebíky, Membrána pro děrování, Rozsah těsnění M16 - M32

elektrické vlastnosti

domezovací izolační napětí AC 400 V
druh krytí IP30
Vhodné pro Betonová konstrukce
UL Type Rating žádné údaje

barva

barva horní díl jiné

rozměry

šířka 74 mm
délka 74 mm
výška 122 mm
Hmotnost 0.079 kg

materiálové vlastnosti

bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění Upevnění lepením nebo hřebíky

okolní podmínky

max. relativní vlhkost vzduchu 25 °C - %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C

Sales Information

EAN 4013902190324
Packing Unit Code C62
ETIM Class EC002601
Číslo celní sazby 39269097

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (101 KB)
Výkres v měřítku dxf (1 MB)
Výkres v měřítku dwg (155 KB)
Výkres v měřítku jpg (969 KB)

Certifikát

CE Prohlášení DE/EN/FR pdf (63 KB)
UKCA Prohlášení EN pdf (50 KB)
CE Prohlášení DE/EN/PL pdf (75 KB)

Příslušenství

Uzavírací víko VD 75

  • Rozměry : 75 x 75 x 4,75 mm
  • Číslo výrobku: 97910001

včetně upevňovacích šroubů



Uzavírací víčko pro rozbočovací krabice, samozhášivé, bílé



Stropní hák DH 115-M5

  • Rozměry : 27,4 x 143 x 27,4 mm
  • Číslo výrobku: 97912101

115 mm



Kovový stropní hák, izolovaný, se závitem M5 pro stropní krabice



Uzavírací víko HW VD-67

  • Rozměry : 90 x 90 x 2 mm
