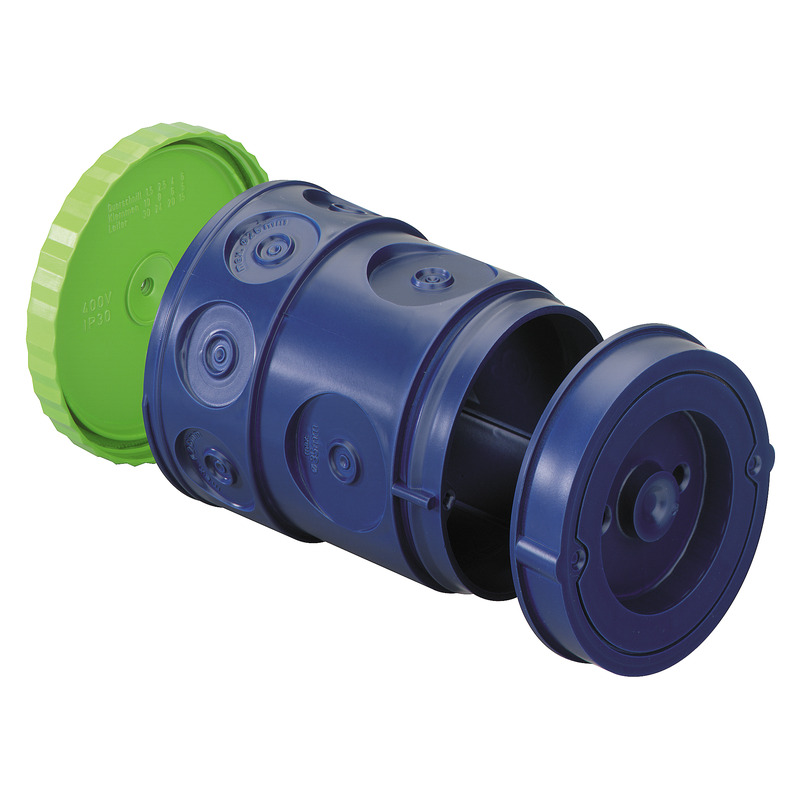

U 120 GRO-3 U 120 GRO-3

Krabice pro velké instalační trubky

U 120 GRO-3

Číslo výrobku: 97331201 | Rozměry: 74 x 74 x 122 mm

Krabice pro velké instalační trubky, pro deskové stropy do tloušťky 6,5 cm, se závitovým pouzdrem M5 (nosnost 10 kg) k uchycení stropního háku, výkon halogenových žárovek max. 6,5 W, výkon LED žárovek max. 3 WPoužití U120 jako krytu svítidla ve velkých prvcích, jako jsou prvkové stropy nebo filigránové stropy, neodpovídá uznávanému stavu techniky. Povolené montážní tolerance neumožňují přesnou instalaci, se stupněm krytí IP30, Domezovací izolační napětí: 400V AC, bez obsahu halogenů

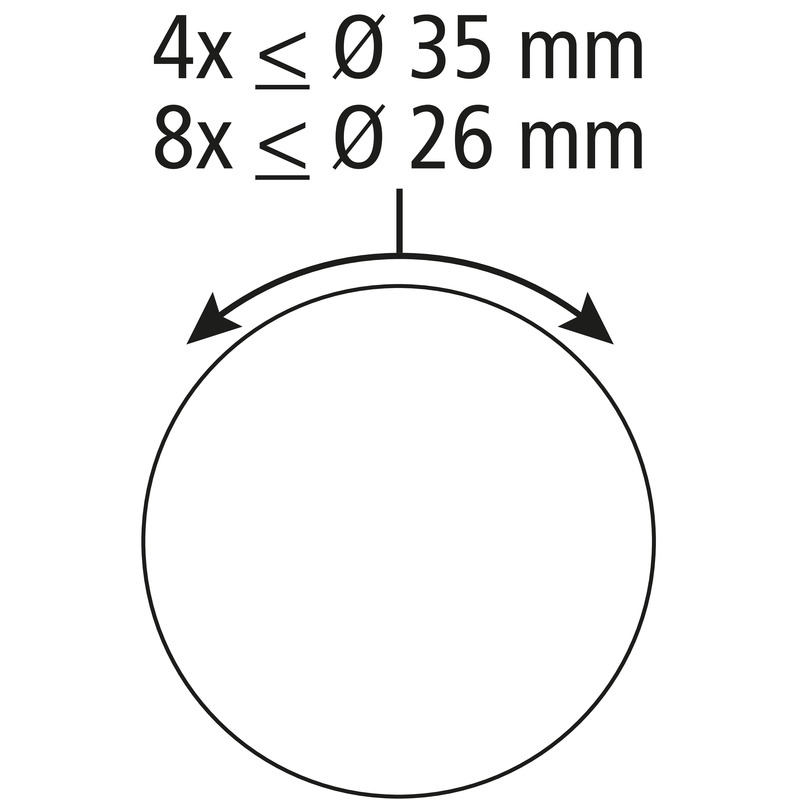

Upevnění pomocí magnetu nebo hřebíky, Membrána pro děrování, Rozsah těsnění M16 - M32

elektrické vlastnosti

domezovací izolační napětí AC 400 V
druh krytí IP30
Vhodné pro Betonová konstrukce
UL Type Rating žádné údaje

barva

barva horní díl jiné

rozměry

šířka 74 mm
délka 74 mm
výška 122 mm
Hmotnost 0.082 kg

materiálové vlastnosti

bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění Upevnění pomocí magnetu nebo hřebíky

okolní podmínky

max. relativní vlhkost vzduchu 25 °C - %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C

Sales Information

EAN 4013902190102
Packing Unit Code C62
ETIM Class EC002601
Číslo celní sazby 39269097

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (113 KB)
Výkres v měřítku dxf (1 MB)
Výkres v měřítku dwg (89 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

CE Prohlášení DE/EN/FR pdf (63 KB)
CE Prohlášení DE/EN/PL pdf (75 KB)
UKCA Prohlášení EN pdf (50 KB)

Příslušenství

Příslušenství IBT - HFL

Příslušenství IBT HFL

  • Rozměry : 50 x 50 x 9,5 mm
  • Číslo výrobku: 97925001

Přídržná příruba Ø 50 mm, plast



Připevňovací prostředek pro dřevěné/ocelové bednění



Seznam sledovaných položek
Podrobnosti
Příslušenství IBT - HM-UNI

Příslušenství IBT HM-UNI

  • Rozměry : 50 x 50 x 10 mm
  • Číslo výrobku: 97929901

Přídržný magnet, Ø 50 mm, extra silný, Odtahová síla 300 +/-20 N = 30...



Připevňovací prostředek pro ocelové bednění



Seznam sledovaných položek
Podrobnosti
Uzavírací víko - VD 75

Uzavírací víko VD 75

  • Rozměry : 75 x 75 x 4,75 mm
  • Číslo výrobku: 97910001

včetně upevňovacích šroubů



Uzavírací víčko pro rozbočovací krabice, samozhášivé, bílé



Seznam sledovaných položek
Podrobnosti
Stropní hák - DH 115-M5

Stropní hák DH 115-M5

  • Rozměry : 27,4 x 143 x 27,4 mm
  • Číslo výrobku: 97912101

115 mm



Kovový stropní hák, izolovaný, se závitem M5 pro stropní krabice



Seznam sledovaných položek
Podrobnosti
Uzavírací víko - HW VD-67

Uzavírací víko HW VD-67

  • Rozměry : 90 x 90 x 2 mm
  • Číslo výrobku: 92510001

pro řadu HW 070, Rozteč šroubů 67 mm



Uzavírací víčko pro rozbočovací krabice, Polystyren, samozhášivá, bílá



Seznam sledovaných položek
Podrobnosti
Stupňovitý vrták - LFR

Stupňovitý vrták LFR

  • Číslo výrobku: 19599501

Otvor pro průchodku: M16-32, vrtání: 16,5-32,5 mm



Děrovací fréza



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Spojka trubek - RVB 20

Spojka trubek RVB 20

  • Číslo výrobku: 97022001

pro rýhované trubky M20



Spojka trubek (bez trubky) s odlehčením v tahu, šedá, pro ohebné a neohebné metrické...



Seznam sledovaných položek
Podrobnosti
Spojka trubek - RVB 25

Spojka trubek RVB 25

  • Číslo výrobku: 97022501

pro rýhované trubky M25



Spojka trubek (bez trubky) s odlehčením v tahu, šedá, pro ohebné a neohebné metrické...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Spojka trubek - RVB 32

Spojka trubek RVB 32

  • Číslo výrobku: 97023201

pro rýhované trubky M32



Spojka trubek (bez trubky) s odlehčením v tahu, šedá, pro ohebné a neohebné metrické...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Spojka trubek - RVB 40

Spojka trubek RVB 40

  • Číslo výrobku: 97024001

pro rýhované trubky M40



Spojka trubek (bez trubky) s odlehčením v tahu, šedá, pro ohebné a neohebné metrické...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Vysekávací kleště - IBT LZA-OE

Vysekávací kleště IBT LZA-OE

  • Rozměry : 235 x 35 x 63 mm
  • Číslo výrobku: 97810001

bez průbojníku



Vysekávací kleště, děrovací nástroj pro zhotovení přesných montážních otvorů v krabicích pro...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Vysekávací kleště - IBT LZA-18

Vysekávací kleště IBT LZA-18

  • Číslo výrobku: 97811801

s 18mm průbojníkem pro trubku M20



Vysekávací kleště, děrovací nástroj pro zhotovení přesných montážních otvorů v krabicích pro...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Vysekávací kleště - IBT LZA-23

Vysekávací kleště IBT LZA-23

  • Číslo výrobku: 97812301

s 23mm průbojníkem pro trubku M25



Vysekávací kleště, děrovací nástroj pro zhotovení přesných montážních otvorů v krabicích pro...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Průbojník - IBT STE-LZA/14

Průbojník IBT STE-LZA/14

  • Číslo výrobku: 97891401



Průbojníky jako doplněk nebo náhradní díl pro vysekávací kleště IBT LZA



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Průbojník - IBT STE-LZA/18

Průbojník IBT STE-LZA/18

  • Číslo výrobku: 97891801



Průbojníky jako doplněk nebo náhradní díl pro vysekávací kleště IBT LZA



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Průbojník - IBT STE-LZA/23

Průbojník IBT STE-LZA/23

  • Číslo výrobku: 97892301



Průbojníky jako doplněk nebo náhradní díl pro vysekávací kleště IBT LZA



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Montážní šroub - ES-10

Montážní šroub ES-10

  • Rozměry : 5,5 x 13 x 5,5 mm
  • Číslo výrobku: 97910501

3,1 x 10 mm



Náhradní přístrojové šrouby pro připevnění vestavných přístrojů do krabic do dutých stěn



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Montážní šroub - ES-18

Montážní šroub ES-18

  • Rozměry : 5,5 x 21 x 5,5 mm
  • Číslo výrobku: 97910601

3,1 x 18 mm



Náhradní přístrojové šrouby pro připevnění vestavných přístrojů do krabic do dutých stěn



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Montážní šroub - ES-25

Montážní šroub ES-25

  • Rozměry : 5,5 x 28 x 5,5 mm
  • Číslo výrobku: 97910701

3,1 x 25 mm



Náhradní přístrojové šrouby pro připevnění vestavných přístrojů do krabic do dutých stěn



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Rozšiřovací trn - WED

Rozšiřovací trn WED

  • Rozměry : 28,5 x 131,15 x 28,5 mm
  • Číslo výrobku: 97915501

Rozsah rozšíření 9-25 mm Ø



Rozšiřovací trn, montážní pomůcka při zavádění trubek



Seznam sledovaných položek
Podrobnosti
Příslušenství IBT - NAS-AL

Příslušenství IBT NAS-AL

  • Rozměry : 8,4 x 30 x 8,4 mm
  • Číslo výrobku: 97924001

Rozpěrný šroub, hliník 40 mm, s plastovou hmoždinkou pro připevnění...



Připevňovací prostředek pro ocelové bednění



Seznam sledovaných položek
Podrobnosti
Příslušenství IBT - NA-AL

Příslušenství IBT NA-AL

  • Rozměry : 3,5 x 40 x 3,5 mm
  • Číslo výrobku: 97924201

Hliníkový hřebík, délka 40 mm, rýhovaný



Upevňovací prostředek do dřevěného/plastového bednění, pro staveništní beton nebo litou betonovou...



Seznam sledovaných položek
Podrobnosti
Příslušenství IBT - NA-AL/gl

Příslušenství IBT NA-AL/gl

  • Rozměry : 3,1 x 45 x 3,1 mm
  • Číslo výrobku: 97924301

Hliníkový hřebík, délka 40 mm, hladký



Upevňovací prostředek do dřevěného/plastového bednění, pro staveništní beton nebo litou betonovou...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Příslušenství IBT - ANSW

Příslušenství IBT ANSW

  • Číslo výrobku: 97926001

Navařený šroub M6 x 10 mm, cenově výhodné a bezpečné připevnění...



Připevňovací prostředek pro ocelové bednění



Seznam sledovaných položek
Podrobnosti

CAD data

CAD data Stáhnout 3D CAD data

Váš požadavek

Vaše informace
Firemní údaje
CAD formát

BIM-data

BIM-data Stáhněte si 3D-BIM-Data

Váš požadavek

Vaše informace
Firemní údaje
Formát BIM

Text produktu

Podobné výrobky

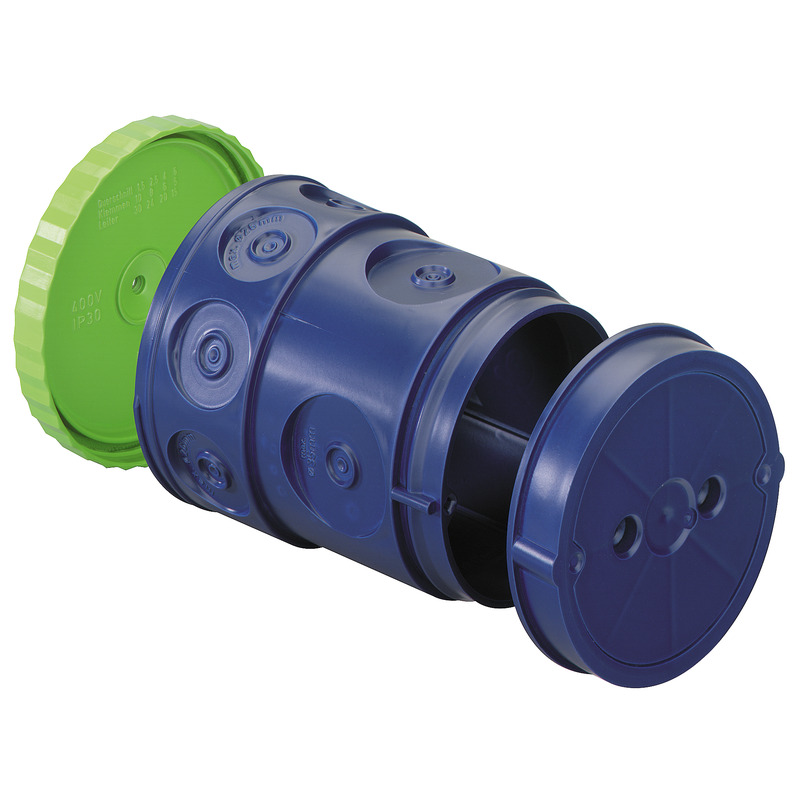

Krabice pro velké instalační trubky - U 120 K GRO-3

Krabice pro velké instalační trubky U 120 K GRO-3

  • Rozměry : 74 x 74 x 122 mm
  • Číslo výrobku: 97371301

Upevnění lepením nebo hřebíky, Membrána pro děrování, Rozsah těsnění...



Krabice pro velké instalační trubky, pro deskové stropy do tloušťky 6,5 cm, se závitovým pouzdrem M5...



Seznam sledovaných položek
Podrobnosti

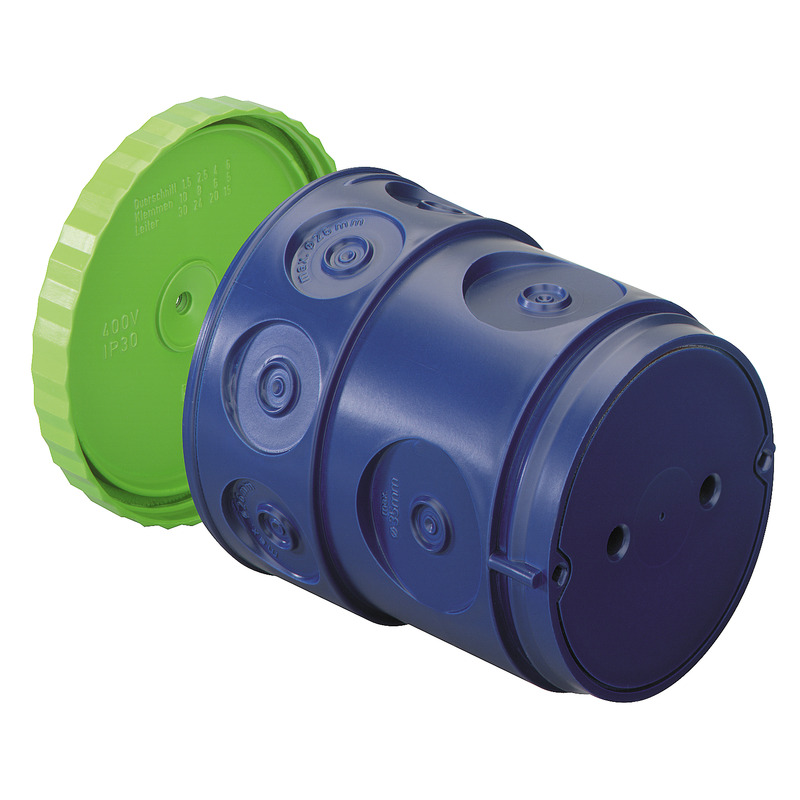

Krabice pro velké instalační trubky - U 120 K GRO-2
