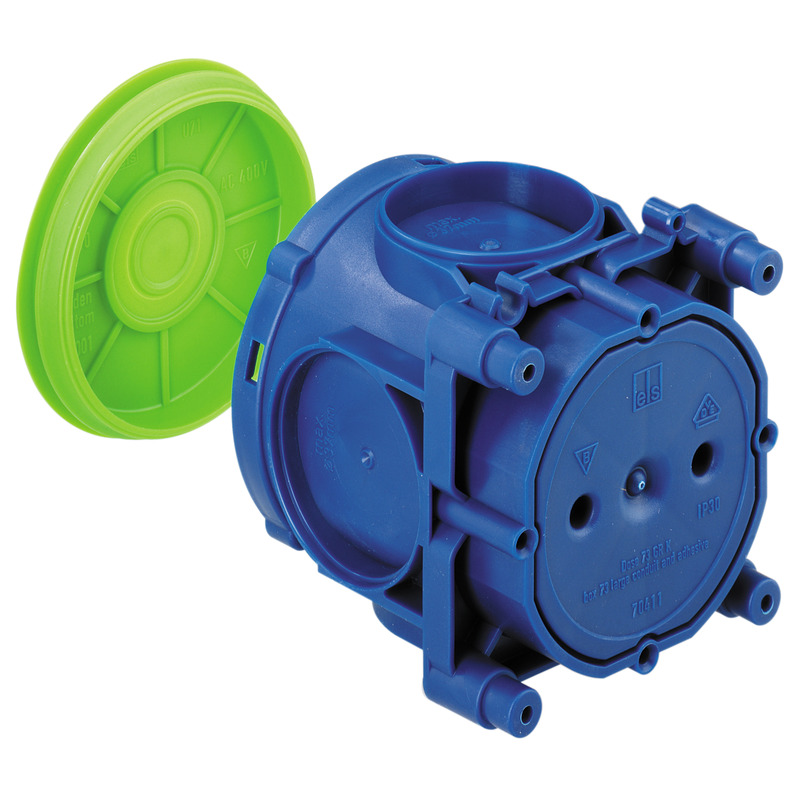

U 71 K GRO U 71 K GRO

Krabice pro velké instalační trubky

U 71 K GRO

Číslo výrobku: 97276001 | Rozměry: 71 x 71 x 76 mm

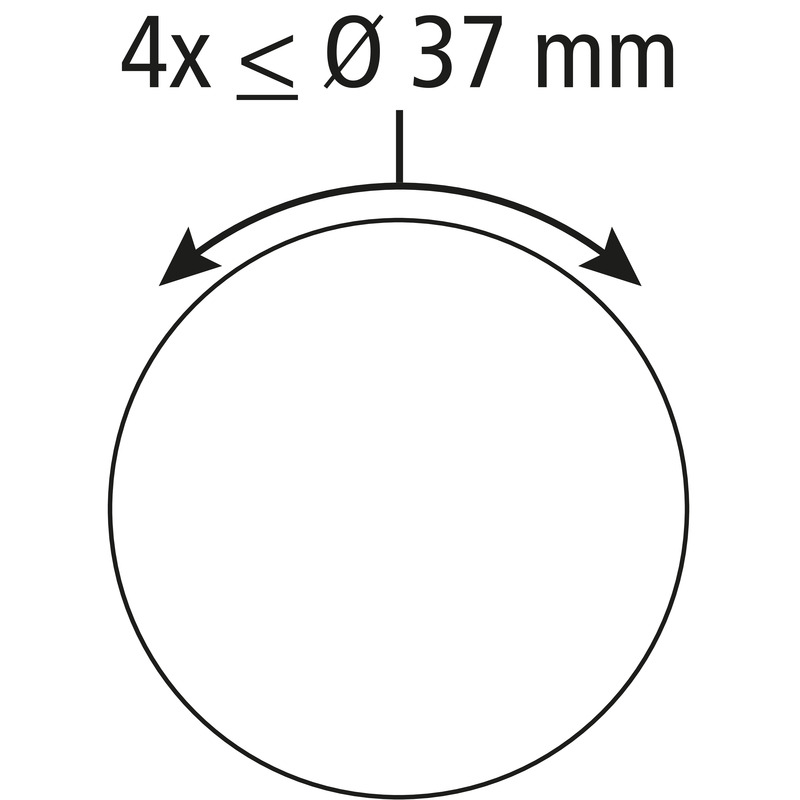

Krabice pro velké instalační trubky, 4 šroubové výstupky s roztečí šroubů 60 mm, kombinovatelná v normované vzdálenosti 71 mm, plně izolovaný přechod vedení, hodí se pro všechny typy bednění a protilehlé bednění, se stupněm krytí IP30, Domezovací izolační napětí: 400V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), bez obsahu halogenů

2-dílná, Upevnění lepením nebo hřebíky, Membrána pro děrování, Rozsah těsnění M16 - M40, vhodný pro podpěrné vzpěry

elektrické vlastnosti

domezovací izolační napětí AC 400 V
druh krytí IP30
Vhodné pro Betonová konstrukce
UL Type Rating žádné údaje

barva

barva horní díl jiné

rozměry

šířka 71 mm
délka 71 mm
výška 76 mm
Hmotnost 0.051 kg

materiálové vlastnosti

bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění Upevnění lepením nebo hřebíky

okolní podmínky

max. relativní vlhkost vzduchu 25 °C - %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C

Sales Information

EAN 4013902190331
Packing Unit Code C62
ETIM Class EC002601
Číslo celní sazby 39269097

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (137 KB)
Výkres v měřítku dxf (2 MB)
Výkres v měřítku dwg (532 KB)
Výkres v měřítku jpg (2 MB)

Certifikát

CE Prohlášení DE/EN/FR pdf (63 KB)
CE Prohlášení DE/EN/PL pdf (75 KB)
UKCA Prohlášení EN pdf (50 KB)

Příslušenství

Tento článek je archivován!
Příslušenství IBT - KR

Příslušenství IBT KR

  • Číslo výrobku: 97924801

Adhezivní kotouč, připevnění bez poškození, při současném použití...



Připevňovací prostředek pro dřevěné/ocelové bednění



Seznam sledovaných položek
Podrobnosti
Uzavírací víko - VD 75

Uzavírací víko VD 75

  • Rozměry : 75 x 75 x 4,75 mm
  • Číslo výrobku: 97910001

včetně upevňovacích šroubů



Uzavírací víčko pro rozbočovací krabice, samozhášivé, bílé



Seznam sledovaných položek
Podrobnosti
Uzavírací víko - HW VD-60

Uzavírací víko HW VD-60

  • Rozměry : 90 x 90 x 2 mm
  • Číslo výrobku: 92510101

pro řadu HW 035 / HW 050 / HW 065, Rozteč šroubů 60 mm



Uzavírací víčko pro rozbočovací krabice, Polystyren, samozhášivá, bílá



Seznam sledovaných položek
Podrobnosti
Kopule - U 71 KP-M5

Kopule U 71 KP-M5

  • Rozměry : 70,7 x 70,7 x 51,4 mm
  • Číslo výrobku: 97174801

(vhodné jen pro řadu U 71)



Kopule se závitovým pouzdrem M5, vhodná jako nástavec pro krabice U 71 a také magnetické a lepené...



Seznam sledovaných položek
Podrobnosti
Uzavírací víko - U 71 VDF

Uzavírací víko U 71 VDF

  • Rozměry : 80 x 80 x 12 mm
  • Číslo výrobku: 97910201

včetně upevňovacích šroubů



Uzavírací víčko pro rozbočovací krabice, samozhášivé, bílé



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Uzavírací víko - U 71 VDS

Uzavírací víko U 71 VDS

  • Číslo výrobku: 97910401



Uzavírací víčko pro rozbočovací krabice, samozhášivé, bílé



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Montážní šroub - ES-10

Montážní šroub ES-10

  • Rozměry : 5,5 x 13 x 5,5 mm
  • Číslo výrobku: 97910501

3,1 x 10 mm



Náhradní přístrojové šrouby pro připevnění vestavných přístrojů do krabic do dutých stěn



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Montážní šroub - ES-18

Montážní šroub ES-18

  • Rozměry : 5,5 x 21 x 5,5 mm
  • Číslo výrobku: 97910601

3,1 x 18 mm



Náhradní přístrojové šrouby pro připevnění vestavných přístrojů do krabic do dutých stěn



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Montážní šroub - ES-25

Montážní šroub ES-25

  • Rozměry : 5,5 x 28 x 5,5 mm
  • Číslo výrobku: 97910701

3,1 x 25 mm



Náhradní přístrojové šrouby pro připevnění vestavných přístrojů do krabic do dutých stěn



Seznam sledovaných položek
Podrobnosti
Závitové dno - GWB

Závitové dno GWB

  • Rozměry : 70,7 x 70,7 x 23,5 mm
  • Číslo výrobku: 97911001

se závitovým pouzdrem M5 (nosnost 10 kg) k uchycení stropního háku,...



Závitové dno M5



Seznam sledovaných položek
Podrobnosti
Vsuvka - VBN

Vsuvka VBN

  • Rozměry : 21,8 x 21,8 x 16,5 mm
  • Číslo výrobku: 97921001

(pro přístrojovou krabici U 71, 97104502)



Vsuvka jako těsnění a nastavení trubky na vzdálenost 71 mm



Seznam sledovaných položek
Podrobnosti
Příslušenství IBT - VB 71

Příslušenství IBT VB 71

  • Rozměry : 26 x 15 x 12 mm
  • Číslo výrobku: 97921201

pro vzdálenost 71 mm



Spojka pro kombinaci krabic s extrémním zatížením



Seznam sledovaných položek
Podrobnosti
Příslušenství IBT - VB 80/85

Příslušenství IBT VB 80/85

  • Rozměry : 33,5 x 36,5 x 11,5 mm
  • Číslo výrobku: 97921301

pro vzdálenost 80 a 85 mm



Spojka pro kombinaci krabic s extrémním zatížením



Seznam sledovaných položek
Podrobnosti
Příslušenství IBT - VB 90

Příslušenství IBT VB 90

  • Rozměry : 13,5 x 43,5 x 12 mm
  • Číslo výrobku: 97921401

pro vzdálenost 90 mm



Spojka pro kombinaci krabic s extrémním zatížením



Seznam sledovaných položek
Podrobnosti
Příslušenství IBT - VB 105

Příslušenství IBT VB 105

  • Rozměry : 13,5 x 58,5 x 12,5 mm
  • Číslo výrobku: 97921501

pro vzdálenost 105 mm



Spojka pro kombinaci krabic s extrémním zatížením



Seznam sledovaných položek
Podrobnosti
Příslušenství IBT - NAS-AL

Příslušenství IBT NAS-AL

  • Rozměry : 8,4 x 30 x 8,4 mm
  • Číslo výrobku: 97924001

Rozpěrný šroub, hliník 40 mm, s plastovou hmoždinkou pro připevnění...



Připevňovací prostředek pro ocelové bednění



Seznam sledovaných položek
Podrobnosti
Příslušenství IBT - NA-AL

Příslušenství IBT NA-AL

  • Rozměry : 3,5 x 40 x 3,5 mm
  • Číslo výrobku: 97924201

Hliníkový hřebík, délka 40 mm, rýhovaný



Upevňovací prostředek do dřevěného/plastového bednění, pro staveništní beton nebo litou betonovou...



Seznam sledovaných položek
Podrobnosti
Příslušenství IBT - NA-AL/gl

Příslušenství IBT NA-AL/gl

  • Rozměry : 3,1 x 45 x 3,1 mm
  • Číslo výrobku: 97924301

Hliníkový hřebík, délka 40 mm, hladký



Upevňovací prostředek do dřevěného/plastového bednění, pro staveništní beton nebo litou betonovou...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Příslušenství IBT - ANSW

Příslušenství IBT ANSW

  • Číslo výrobku: 97926001

Navařený šroub M6 x 10 mm, cenově výhodné a bezpečné připevnění...



Připevňovací prostředek pro ocelové bednění



Seznam sledovaných položek
Podrobnosti
Základová deska - U 71 BSK-NA

Základová deska U 71 BSK-NA

  • Rozměry : 78,8 x 71 x 25,3 mm
  • Číslo výrobku: 97953001

Výška 25 mm pro připevnění pomocí hřebíků



Základová deska, Základová deska pro podpěru IBT krabic s protilehlým bedněním ve spojení s...



Seznam sledovaných položek
Podrobnosti
Základová deska - U 71 BSK-2

Základová deska U 71 BSK-2

  • Rozměry : 78,8 x 71 x 25,3 mm
  • Číslo výrobku: 97953002

Výška 25 mm pro dekorativní beton, min. viditelnost nožiček



Základová deska, Základová deska pro podpěru IBT krabic s protilehlým bedněním ve spojení s...



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Distanční vložka - STH-ELP

Distanční vložka STH-ELP

  • Číslo výrobku: 97953601



Distanční vložka, 6 mm Ø, když je potřeba kompenzovat toleranci podpěrné vzpěry, (v kombinaci s...



Seznam sledovaných položek
Podrobnosti
Základová deska - U 71 BSK-K

Základová deska U 71 BSK-K

  • Rozměry : 78,8 x 71 x 21 mm
  • Číslo výrobku: 97953801

Výška 21 mm pro přilepení



Základová deska, Základová deska pro podpěru IBT krabic s protilehlým bedněním ve spojení s...



Seznam sledovaných položek
Podrobnosti
Základová deska - U 71 BSK

Základová deska U 71 BSK

  • Rozměry : 78,8 x 71 x 17,25 mm
  • Číslo výrobku: 97953901

Výška 21 mm pro magnetické připevnění, magnetický otvor, se omítne...



Základová deska, Základová deska pro podpěru IBT krabic s protilehlým bedněním ve spojení s...



Seznam sledovaných položek
Podrobnosti
Podpěrná vzpěra - STH 70

Podpěrná vzpěra STH 70

  • Rozměry : 6 x 70 x 6 mm
  • Číslo výrobku: 97957001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Seznam sledovaných položek
Podrobnosti
Podpěrná vzpěra - STH 90

Podpěrná vzpěra STH 90

  • Rozměry : 6 x 90 x 6 mm
  • Číslo výrobku: 97959001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Seznam sledovaných položek
Podrobnosti
Podpěrná vzpěra - STH 100

Podpěrná vzpěra STH 100

  • Rozměry : 6 x 100 x 6 mm
  • Číslo výrobku: 97960001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Seznam sledovaných položek
Podrobnosti
Podpěrná vzpěra - STH 110

Podpěrná vzpěra STH 110

  • Rozměry : 6 x 110 x 6 mm
  • Číslo výrobku: 97961001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Seznam sledovaných položek
Podrobnosti
Podpěrná vzpěra - STH 130

Podpěrná vzpěra STH 130

  • Rozměry : 6 x 130 x 6 mm
  • Číslo výrobku: 97963001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Seznam sledovaných položek
Podrobnosti
Podpěrná vzpěra - STH 140

Podpěrná vzpěra STH 140

  • Rozměry : 6 x 140 x 6 mm
  • Číslo výrobku: 97964001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Seznam sledovaných položek
Podrobnosti
Podpěrná vzpěra - STH 150

Podpěrná vzpěra STH 150

  • Rozměry : 6 x 150 x 6 mm
  • Číslo výrobku: 97965001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Seznam sledovaných položek
Podrobnosti
Podpěrná vzpěra - STH 170

Podpěrná vzpěra STH 170

  • Rozměry : 6 x 170 x 6 mm
  • Číslo výrobku: 97967001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Seznam sledovaných položek
Podrobnosti
Podpěrná vzpěra - STH 190

Podpěrná vzpěra STH 190

  • Rozměry : 6 x 190 x 6 mm
  • Číslo výrobku: 97969001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Seznam sledovaných položek
Podrobnosti
Podpěrná vzpěra - STH 230

Podpěrná vzpěra STH 230

  • Rozměry : 6 x 230 x 6 mm
  • Číslo výrobku: 97973001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Seznam sledovaných položek
Podrobnosti
Podpěrná vzpěra - STH 240

Podpěrná vzpěra STH 240

  • Rozměry : 6 x 240 x 6 mm
  • Číslo výrobku: 97974001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Seznam sledovaných položek
Podrobnosti
Podpěrná vzpěra - STH 290

Podpěrná vzpěra STH 290

  • Rozměry : 6 x 290 x 6 mm
  • Číslo výrobku: 97979001



Podpěrné vzpěry pro různé tloušťky stěny protilehlého bednění, vždy používané ve spojení se...



Seznam sledovaných položek
Podrobnosti

CAD data

CAD data Stáhnout 3D CAD data

Váš požadavek

Vaše informace
Firemní údaje
CAD formát

BIM-data

BIM-data Stáhněte si 3D-BIM-Data

Váš požadavek

Vaše informace
Firemní údaje
Formát BIM

Text produktu

Podobné výrobky

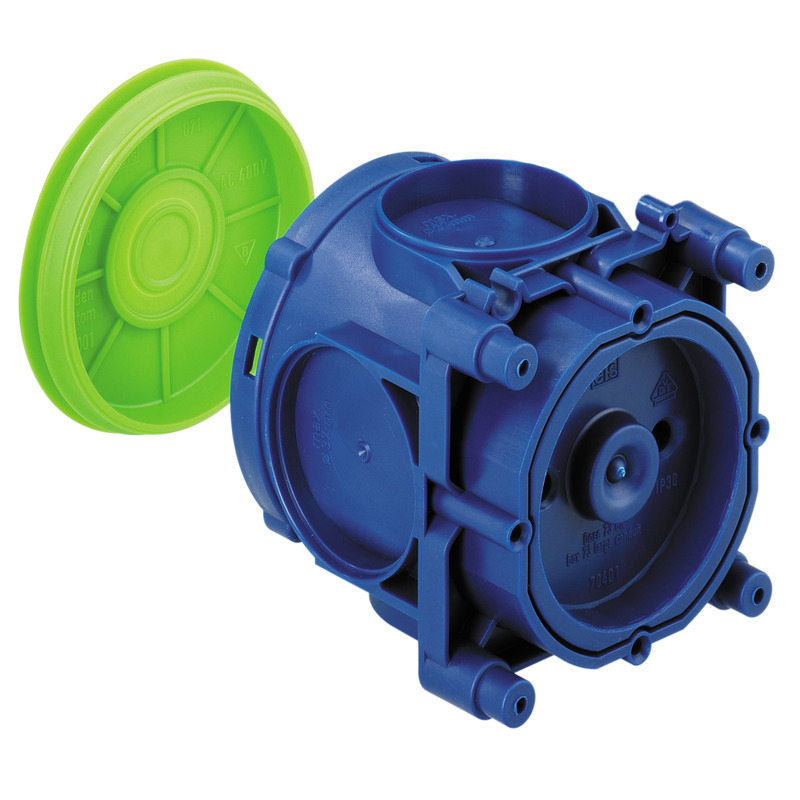

Krabice pro velké instalační trubky - U 71 GRO

Krabice pro velké instalační trubky U 71 GRO

  • Rozměry : 71 x 71 x 76 mm
  • Číslo výrobku: 97296001

2-dílná, Upevnění pomocí magnetu nebo hřebíky, Membrána pro děrování,...



Krabice pro velké instalační trubky, 4 šroubové výstupky s roztečí šroubů 60 mm, kombinovatelná v...



Seznam sledovaných položek
Podrobnosti

Vaše přímá linka k našim odborníkům

Máte otázky k výrobku a chtěli byste získat radu?
Zde nám můžete přímo zanechat zprávu, která se týká výrobku.

Napsat zprávu
Přidat výrobek do seznamu sledovaných položek

Stávající seznamy sledovaných položek

Nový seznam sledovaných položek

uspořádat seznam sledovaných položek
