Tento článek je archivován!

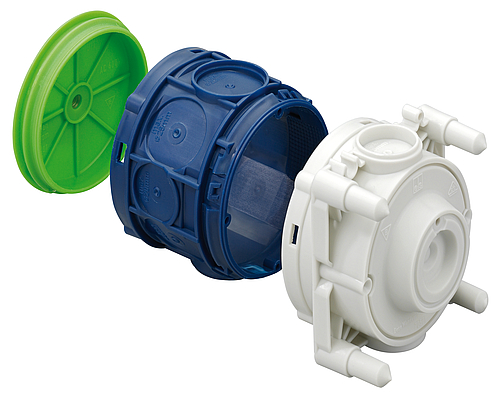

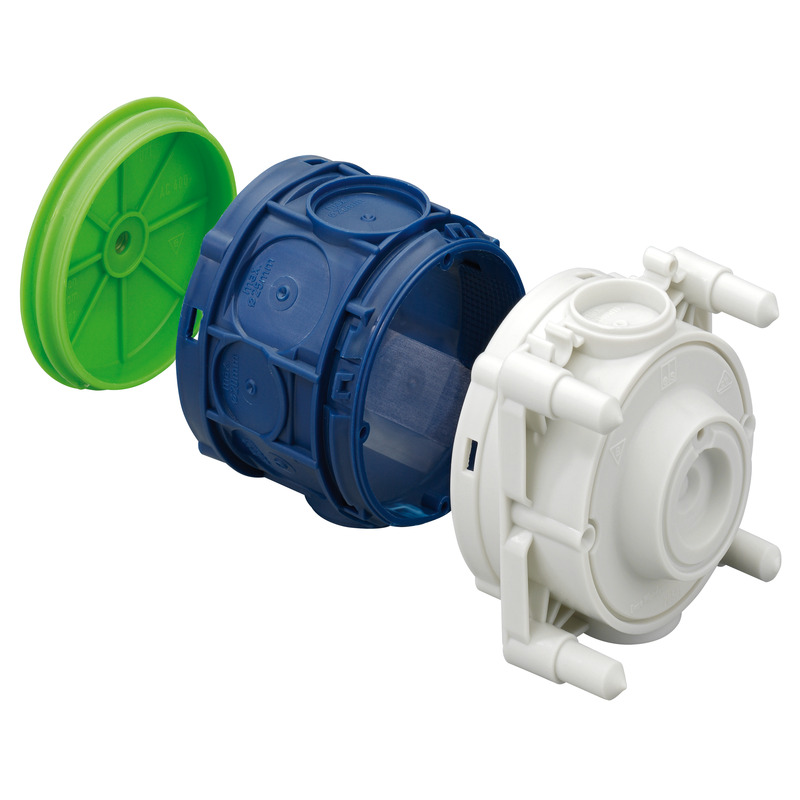

Krabice pro připojení stropního osvětlení

U 71 DAD-3

Číslo výrobku: 97154901 | Rozměry: 71 x 71 x 106 mm

Krabice pro připojení stropního osvětlení, se stupněm krytí IP30, Domezovací izolační napětí: 400V AC, bez obsahu halogenů

3-dílná, vhodná pro protibednění, výška 106 mm, se závitovým pouzdrem M5 (nosnost 10 kg) k uchycení stropního háku

elektrické vlastnosti

domezovací izolační napětí AC	400 V
druh krytí	IP30
UL Type Rating	žádné údaje

barva

barva horní díl	jiné

rozměry

šířka	71 mm
délka	71 mm
výška	106 mm
Hmotnost	0.048 kg

materiálové vlastnosti

bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	650 °C

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	- %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C

Sales Information

ETIM Class	EC002601
Číslo celní sazby	39269097

materiál

materiál spodního dílu	polypropylen
materiál horního dílu	polypropylen

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku	dwg (756 KB)
Výkres v měřítku	jpg (1 MB)
Výkres v měřítku	pdf (300 KB)
Výkres v měřítku	dxf (4 MB)

Certifikát

CE Prohlášení DE/EN/FR	pdf (47 KB)
CE Prohlášení DE/EN/PL	pdf (226 KB)
UKCA Prohlášení EN	pdf (49 KB)

Příslušenství

Uzavírací víko WAD VD

Číslo výrobku: 97056201

2-dílná, uzavírací kryt bílý, 35 mm Ø, jako kryt výstupu

Uzavírací víčko pro rozbočovací krabice, samozhášivé, bílé

Seznam sledovaných položek

Podrobnosti

Stropní hák DH 90-M5

Rozměry : 27,4 x 116 x 27,4 mm
Číslo výrobku: 97912201

90 mm

Kovový stropní hák, izolovaný, se závitem M5 pro stropní krabice

Seznam sledovaných položek

Podrobnosti

Stropní hák DH 100-M5

Rozměry : 27,4 x 12,8 x 27,4 mm
Číslo výrobku: 97911901

100 mm

Kovový stropní hák, izolovaný, se závitem M5 pro stropní krabice

Seznam sledovaných položek

Podrobnosti

Stupňovitý vrták LFR

Číslo výrobku: 19599501

Otvor pro průchodku: M16-32, vrtání: 16,5-32,5 mm

Děrovací fréza

Seznam sledovaných položek

Podrobnosti

Tento článek je archivován!

Spojka trubek RVB 20

Číslo výrobku: 97022001

pro rýhované trubky M20

Spojka trubek (bez trubky) s odlehčením v tahu, šedá, pro ohebné a neohebné metrické...

Seznam sledovaných položek

Podrobnosti

Spojka trubek RVB 25

Číslo výrobku: 97022501

pro rýhované trubky M25

Spojka trubek (bez trubky) s odlehčením v tahu, šedá, pro ohebné a neohebné metrické...

Seznam sledovaných položek

Podrobnosti

Tento článek je archivován!

Spojka trubek RVB 32

Číslo výrobku: 97023201

pro rýhované trubky M32

Spojka trubek (bez trubky) s odlehčením v tahu, šedá, pro ohebné a neohebné metrické...

Seznam sledovaných položek

Podrobnosti

Tento článek je archivován!

Spojka trubek RVB 40

Číslo výrobku: 97024001

pro rýhované trubky M40

Spojka trubek (bez trubky) s odlehčením v tahu, šedá, pro ohebné a neohebné metrické...

Seznam sledovaných položek

Podrobnosti

Kopule U 71 KP-M5

Rozměry : 70,7 x 70,7 x 51,4 mm
Číslo výrobku: 97174801

(vhodné jen pro řadu U 71)

Kopule se závitovým pouzdrem M5, vhodná jako nástavec pro krabice U 71 a také magnetické a lepené...

Seznam sledovaných položek

Podrobnosti

Tento článek je archivován!

Vysekávací kleště IBT LZA-OE

Rozměry : 235 x 35 x 63 mm
Číslo výrobku: 97810001

bez průbojníku

Vysekávací kleště, děrovací nástroj pro zhotovení přesných montážních otvorů v krabicích pro...

Seznam sledovaných položek

Podrobnosti

Tento článek je archivován!

Vysekávací kleště IBT LZA-18

Číslo výrobku: 97811801

s 18mm průbojníkem pro trubku M20

Vysekávací kleště, děrovací nástroj pro zhotovení přesných montážních otvorů v krabicích pro...

Seznam sledovaných položek

Podrobnosti

Tento článek je archivován!

Vysekávací kleště IBT LZA-23

Číslo výrobku: 97812301

s 23mm průbojníkem pro trubku M25

Vysekávací kleště, děrovací nástroj pro zhotovení přesných montážních otvorů v krabicích pro...

Seznam sledovaných položek

Podrobnosti

Tento článek je archivován!

Průbojník IBT STE-LZA/14

Číslo výrobku: 97891401

Průbojníky jako doplněk nebo náhradní díl pro vysekávací kleště IBT LZA

Seznam sledovaných položek

Podrobnosti

Tento článek je archivován!

Průbojník IBT STE-LZA/18

Číslo výrobku: 97891801

Průbojníky jako doplněk nebo náhradní díl pro vysekávací kleště IBT LZA

Seznam sledovaných položek

Podrobnosti

Tento článek je archivován!

Průbojník IBT STE-LZA/23

Číslo výrobku: 97892301

Průbojníky jako doplněk nebo náhradní díl pro vysekávací kleště IBT LZA

Seznam sledovaných položek

Podrobnosti

Uzavírací víko U 71 VDF

Rozměry : 80 x 80 x 12 mm
Číslo výrobku: 97910201

včetně upevňovacích šroubů

Uzavírací víčko pro rozbočovací krabice, samozhášivé, bílé

Seznam sledovaných položek

Podrobnosti

Tento článek je archivován!

Uzavírací víko U 71 VDS

Číslo výrobku: 97910401

Uzavírací víčko pro rozbočovací krabice, samozhášivé, bílé

Seznam sledovaných položek

Podrobnosti

Tento článek je archivován!

Montážní šroub ES-10

Rozměry : 5,5 x 13 x 5,5 mm
Číslo výrobku: 97910501

3,1 x 10 mm

Náhradní přístrojové šrouby pro připevnění vestavných přístrojů do krabic do dutých stěn

Seznam sledovaných položek

Podrobnosti

Tento článek je archivován!

Montážní šroub ES-18

Rozměry : 5,5 x 21 x 5,5 mm
Číslo výrobku: 97910601

3,1 x 18 mm

Náhradní přístrojové šrouby pro připevnění vestavných přístrojů do krabic do dutých stěn

Seznam sledovaných položek

Podrobnosti

Tento článek je archivován!

Montážní šroub ES-25

Rozměry : 5,5 x 28 x 5,5 mm
Číslo výrobku: 97910701

3,1 x 25 mm

Náhradní přístrojové šrouby pro připevnění vestavných přístrojů do krabic do dutých stěn

Seznam sledovaných položek

Podrobnosti

Závitové dno GWB

Rozměry : 70,7 x 70,7 x 23,5 mm
Číslo výrobku: 97911001

se závitovým pouzdrem M5 (nosnost 10 kg) k uchycení stropního háku,...

Závitové dno M5

Seznam sledovaných položek

Podrobnosti

Tento článek je archivován!

Rozšiřovací trn WED

Rozměry : 28,5 x 131,15 x 28,5 mm
Číslo výrobku: 97915501

Rozsah rozšíření 9-25 mm Ø

Rozšiřovací trn, montážní pomůcka při zavádění trubek

Seznam sledovaných položek

Podrobnosti

Vsuvka VBN

Rozměry : 21,8 x 21,8 x 16,5 mm
Číslo výrobku: 97921001

(pro přístrojovou krabici U 71, 97104502)

Vsuvka jako těsnění a nastavení trubky na vzdálenost 71 mm

Seznam sledovaných položek

Podrobnosti

Příslušenství IBT VB 71

Rozměry : 26 x 15 x 12 mm
Číslo výrobku: 97921201

pro vzdálenost 71 mm

Spojka pro kombinaci krabic s extrémním zatížením

Seznam sledovaných položek

Podrobnosti

Příslušenství IBT VB 80/85

Rozměry : 33,5 x 36,5 x 11,5 mm
Číslo výrobku: 97921301

pro vzdálenost 80 a 85 mm

Spojka pro kombinaci krabic s extrémním zatížením

Seznam sledovaných položek

Podrobnosti

Příslušenství IBT VB 90

Rozměry : 13,5 x 43,5 x 12 mm
Číslo výrobku: 97921401

pro vzdálenost 90 mm

Spojka pro kombinaci krabic s extrémním zatížením

Seznam sledovaných položek

Podrobnosti

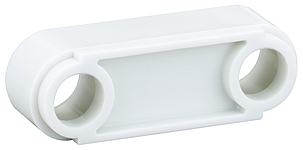

Příslušenství IBT VB 105
