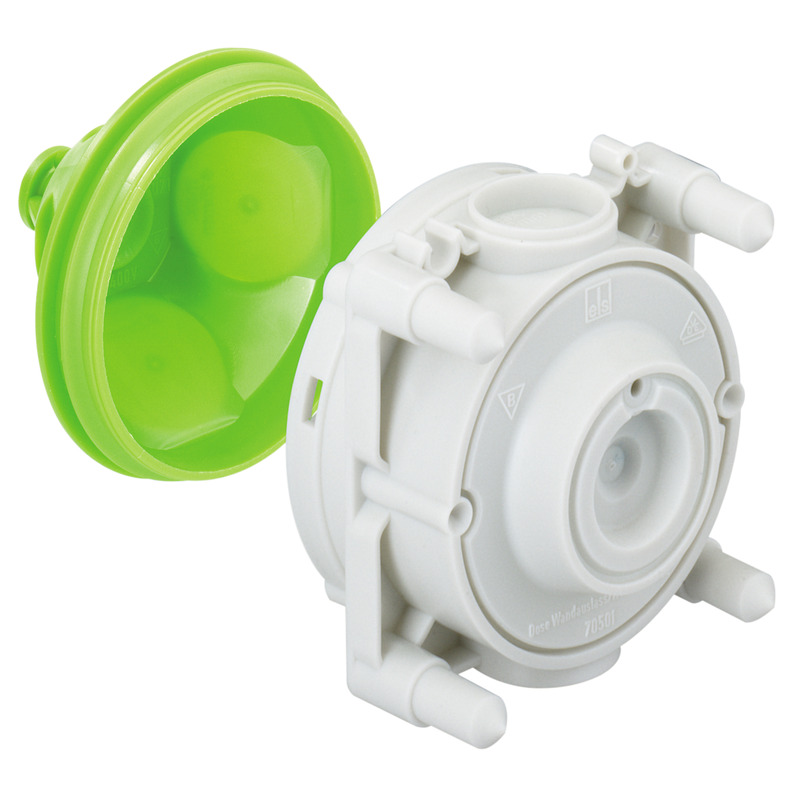

Krabice pro připojení stropního osvětlení

U 71 DAD

Číslo výrobku: 97154801 | Rozměry: 71 x 71 x 106 mm

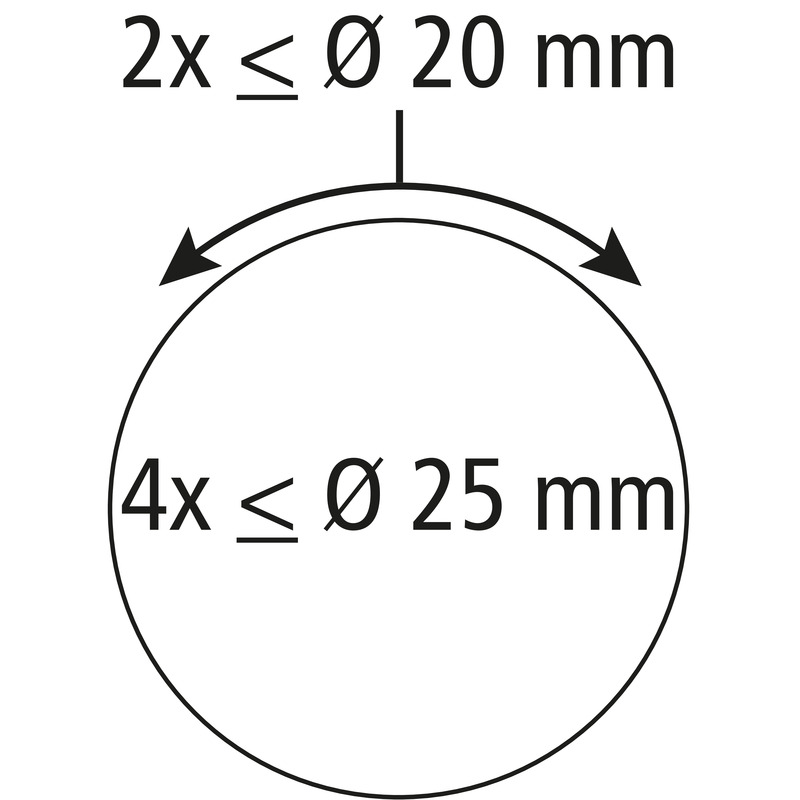

Krabice pro připojení stropního osvětlení, kombinovatelná, výstup 35 mm, 2-dílná, hodí se pro všechny typy bednění a protilehlé bednění, 89 mm vysoká, zadní kopule se závitovým pouzdrem M5 (nosnost 10 kg) k uchycení stropního háku, se stupněm krytí IP30, Domezovací izolační napětí: 400V AC, bez obsahu halogenů, Počet přívodů 45°: 4

Upevnění lepením nebo hřebíky, Membrána pro děrování, Rozsah těsnění M16 - M25, vhodný pro podpěrné vzpěry

elektrické vlastnosti

domezovací izolační napětí AC	400 V
druh krytí	IP30
Vhodné pro	Betonová konstrukce
UL Type Rating	žádné údaje

barva

barva horní díl	jiné

rozměry

šířka	71 mm
délka	71 mm
výška	106 mm
Hmotnost	0.043 kg

materiálové vlastnosti

bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	650 °C

mechanické vlastnosti

druh upevnění	Upevnění lepením nebo hřebíky

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	- %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C

Sales Information

EAN	4013902879274
Packing Unit Code	C62
ETIM Class	EC002601
Číslo celní sazby	39269097

materiál

materiál spodního dílu	polypropylen
materiál horního dílu	polypropylen

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku	pdf (147 KB)
Výkres v měřítku	dxf (2 MB)
Výkres v měřítku	dwg (498 KB)
Výkres v měřítku	jpg (1 MB)

Certifikát

CE Prohlášení DE/EN/FR	pdf (47 KB)
CE Prohlášení DE/EN/PL	pdf (226 KB)
UKCA Prohlášení EN	pdf (49 KB)

Příslušenství

Uzavírací víko WAD VD

Číslo výrobku: 97056201

2-dílná, uzavírací kryt bílý, 35 mm Ø, jako kryt výstupu

Uzavírací víčko pro rozbočovací krabice, samozhášivé, bílé

Seznam sledovaných položek

U 71 DAD

elektrické vlastnosti

barva

rozměry

materiálové vlastnosti

mechanické vlastnosti

okolní podmínky

Sales Information

materiál

Stáhnout datový list

Rozměrový list

Certifikát

Příslušenství

2-dílná, uzavírací kryt bílý, 35 mm Ø, jako kryt výstupu

90 mm

100 mm

Otvor pro průchodku: M16-32, vrtání: 16,5-32,5 mm

pro řadu HW 035 / HW 050 / HW 065, Rozteč šroubů 60 mm

pro rýhované trubky M20

pro rýhované trubky M25

pro rýhované trubky M32

pro rýhované trubky M40

(vhodné jen pro řadu U 71)

bez průbojníku

s 18mm průbojníkem pro trubku M20

s 23mm průbojníkem pro trubku M25

včetně upevňovacích šroubů

3,1 x 10 mm

3,1 x 18 mm

3,1 x 25 mm

se závitovým pouzdrem M5 (nosnost 10 kg) k uchycení stropního háku,...

Rozsah rozšíření 9-25 mm Ø

(pro přístrojovou krabici U 71, 97104502)

pro vzdálenost 71 mm

pro vzdálenost 80 a 85 mm

pro vzdálenost 90 mm

pro vzdálenost 105 mm

Rozpěrný šroub, hliník 40 mm, s plastovou hmoždinkou pro připevnění...

Hliníkový hřebík, délka 40 mm, rýhovaný

Hliníkový hřebík, délka 40 mm, hladký

Navařený šroub M6 x 10 mm, cenově výhodné a bezpečné připevnění...

Výška 25 mm pro připevnění pomocí hřebíků

Výška 25 mm pro dekorativní beton, min. viditelnost nožiček

Výška 21 mm pro přilepení

Výška 21 mm pro magnetické připevnění, magnetický otvor, se omítne...
