U 71 KUD-M5 U 71 KUD-M5

Kopulová krabice

U 71 KUD-M5

Číslo výrobku: 97124801 | Rozměry: 71 x 71 x 91 mm

Kopulová krabice, použitelné i jako stropní krabice, 2 šroubové výstupky s roztečí šroubů 60 mm, kombinovatelná v normální vzdálenosti 71 mm, plně izolovaný přechod vedení, hodí se pro všechny typy bednění a protilehlé bednění, se stupněm krytí IP30, Domezovací izolační napětí: 400V AC, bez obsahu halogenů, Počet přívodů 45°: 4

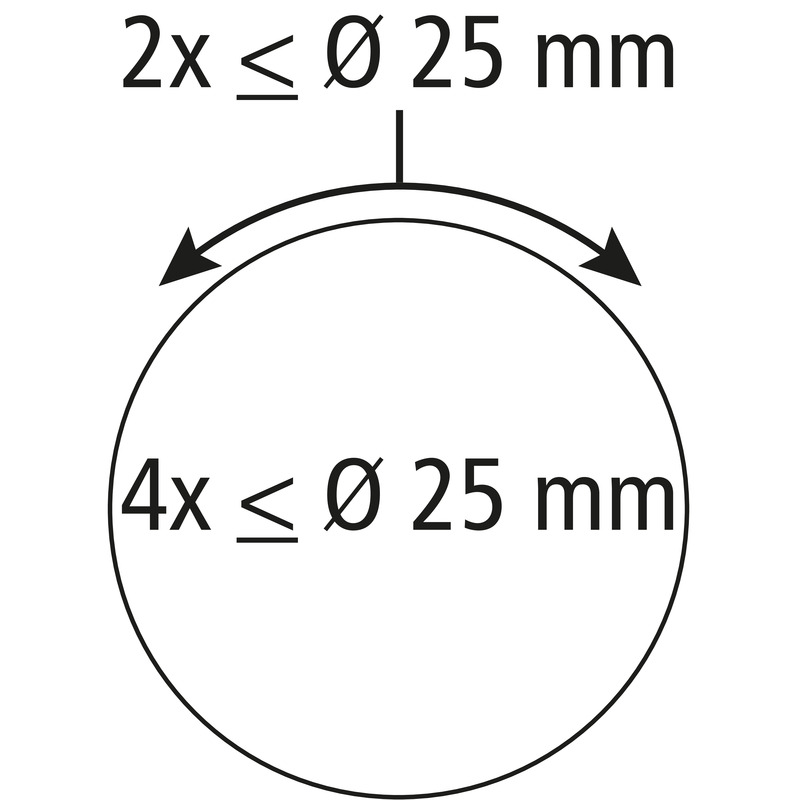

2-dílná, Membrána pro děrování, Rozsah těsnění M16 - M25

elektrické vlastnosti

domezovací izolační napětí AC 400 V
druh krytí IP30
Vhodné pro Betonová konstrukce
UL Type Rating žádné údaje

barva

barva horní díl jiné

rozměry

šířka 71 mm
délka 71 mm
výška 91 mm
Hmotnost 0.045 kg

materiálové vlastnosti

bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

okolní podmínky

max. relativní vlhkost vzduchu 25 °C - %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C

Sales Information

EAN 4013902877058
Packing Unit Code C62
ETIM Class EC002601
Číslo celní sazby 39269097

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (159 KB)
Výkres v měřítku dxf (3 MB)
Výkres v měřítku dwg (569 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

CE Prohlášení DE/EN/FR pdf (63 KB)
UKCA Prohlášení EN pdf (50 KB)
CE Prohlášení DE/EN/PL pdf (75 KB)
