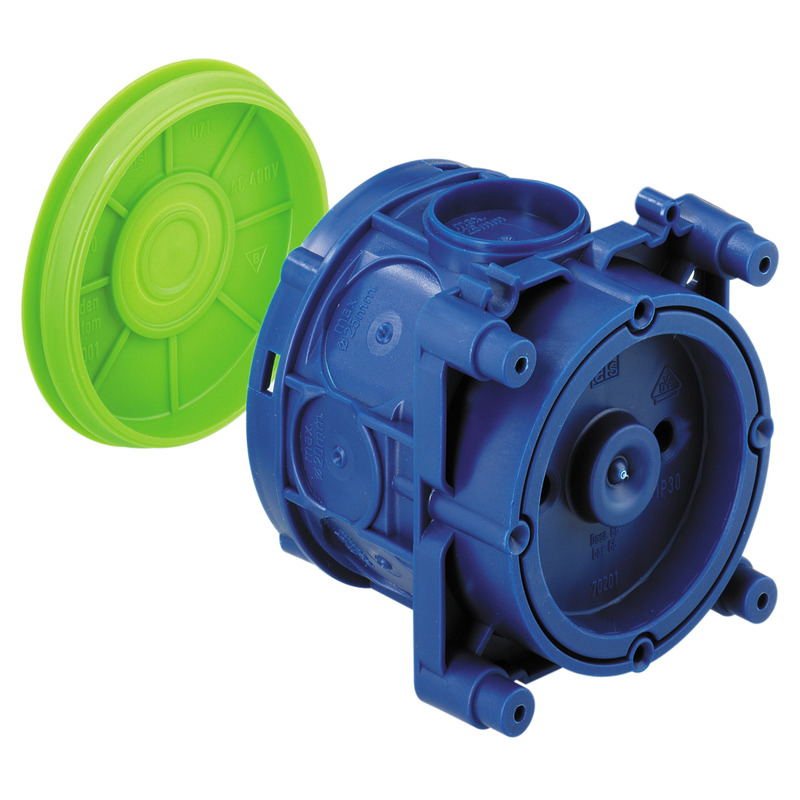

Spojovací přístrojová krabice

U 71 GVD-2

Číslo výrobku: 97106501 | Rozměry: 71 x 71 x 68 mm

Spojovací přístrojová krabice, 4 šroubové výstupky s roztečí šroubů 60 mm, kombinovatelná v normované vzdálenosti 71 mm, plně izolovaný přechod vedení, hodí se pro všechny typy bednění a protilehlé bednění, se stupněm krytí IP30, Domezovací izolační napětí: 400V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), bez obsahu halogenů

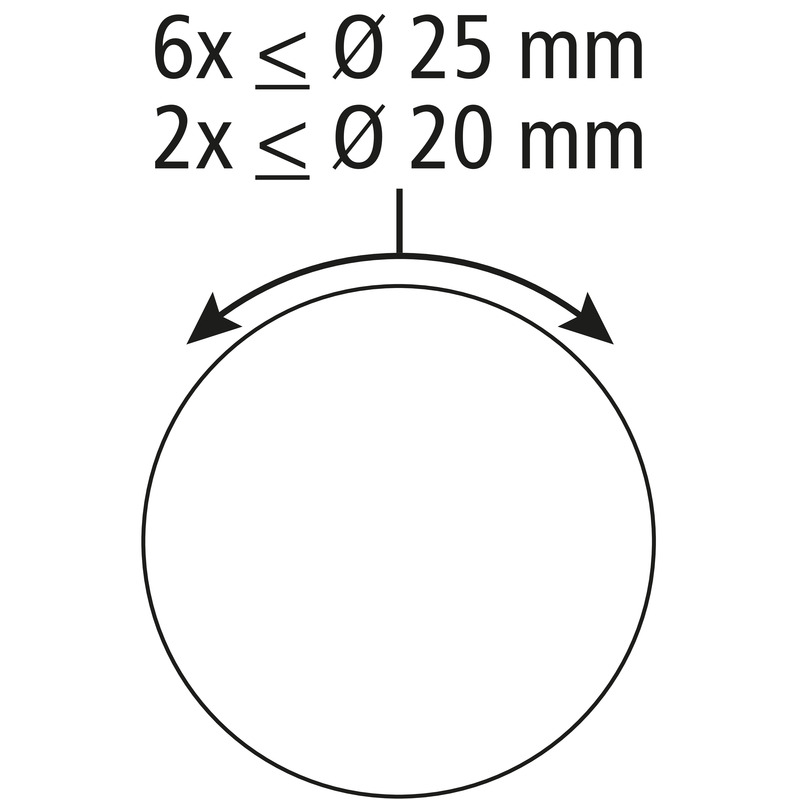

2-dílné, se zvětšeným propojovacím prostorem, , Upevnění pomocí magnetu nebo hřebíky, Membrána pro děrování, Rozsah těsnění M16 - M25, vhodný pro podpěrné vzpěry

elektrické vlastnosti

domezovací izolační napětí AC	400 V
druh krytí	IP30
Vhodné pro	Betonová konstrukce
UL Type Rating	žádné údaje

barva

barva horní díl	jiné

rozměry

šířka	71 mm
délka	71 mm
výška	68 mm
Hmotnost	0.05 kg

materiálové vlastnosti

bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	650 °C

mechanické vlastnosti

druh upevnění	Upevnění pomocí magnetu nebo hřebíky

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	- %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C

Sales Information

EAN	4013902190041
Packing Unit Code	C62
ETIM Class	EC002601
Číslo celní sazby	39269097

materiál

materiál spodního dílu	polypropylen
materiál horního dílu	polypropylen

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku	dxf (2 MB)
Výkres v měřítku	pdf (239 KB)
Výkres v měřítku	dwg (549 KB)
Výkres v měřítku	jpg (1 MB)

Certifikát

CE Prohlášení DE/EN/FR	pdf (63 KB)
VDE Certifikát DE/EN	pdf (592 KB)
UKCA Prohlášení EN	pdf (50 KB)
CE Prohlášení DE/EN/PL	pdf (75 KB)

Příslušenství

Příslušenství IBT HFL

Rozměry : 50 x 50 x 9,5 mm
Číslo výrobku: 97925001

Přídržná příruba Ø 50 mm, plast

Připevňovací prostředek pro dřevěné/ocelové bednění
