Bewehrungsdose U 71 BWD WAD-35 (97016001) Staveništní beton: Spelsberg
Tento článek je archivován!

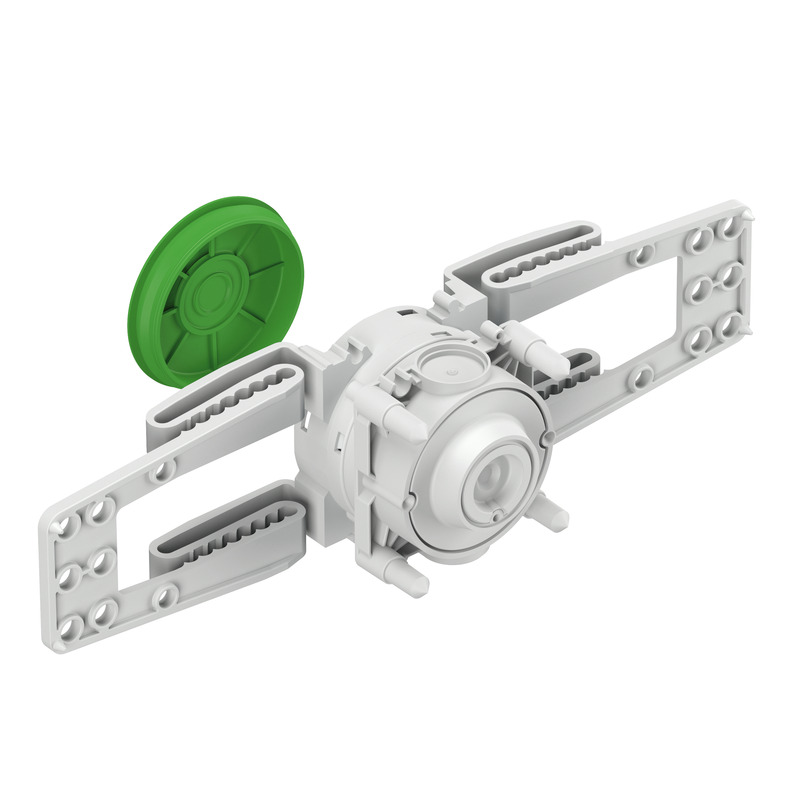

Krabice výztuže

U 71 BWD WAD-35

Číslo výrobku: 97016001 | Rozměry: 76 x 300 x 65 mm

Krabice výztuže, zadní dno zelené s přívodem max. 1x 25 mm, kombinovatelná, vhodná pro protilehlé bednění bez podpěry, předběžná montáž ve výztuži, pro vestavbu do betonu, kombinovatelná v normované vzdálenosti 71 mm, se stupněm krytí IP30, Domezovací izolační napětí: 400V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), bez obsahu halogenů

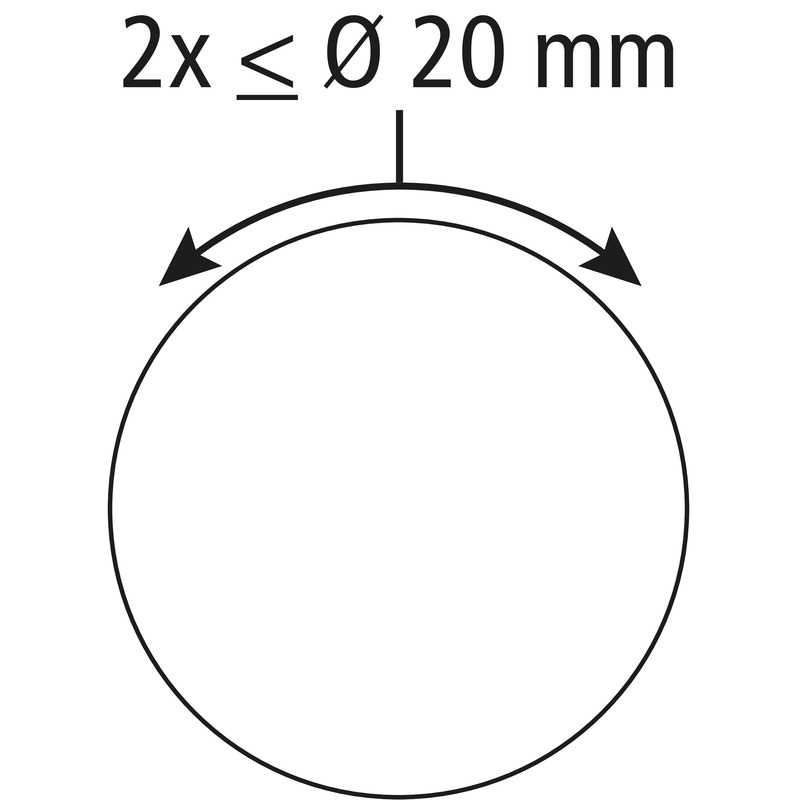

2-dílná, výška 65 mm, 35 mm Ø, výstup vpředu, přívody: 2 x až 20 mm Ø, betonový kryt výztuže 20-60 mm, k připojení nástěnných svítidel podle VDE 0100, se šroubovým otvorem pro připevnění světla, Upevnění pomocí adaptéru na armaturu, Membrána pro děrování, Rozsah těsnění M16 - M20

elektrické vlastnosti

domezovací izolační napětí AC 400 V
druh krytí IP30
Vhodné pro Betonová konstrukce
UL Type Rating žádné údaje

barva

barva horní díl jiné

rozměry

šířka 76 mm
délka 300 mm
výška 65 mm
Hmotnost 0.1 kg

materiálové vlastnosti

bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění Upevnění pomocí adaptéru na armaturu

okolní podmínky

max. relativní vlhkost vzduchu 25 °C - %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C

Sales Information

EAN 4013902513925
Packing Unit Code C62
ETIM Class EC002601
Číslo celní sazby 39269097

materiál

materiál spodního dílu plast

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN pdf (2 MB)

Rozměrový list

Výkres v měřítku dwg (821 KB)
Výkres v měřítku jpg (1 MB)
Výkres v měřítku pdf (433 KB)
Výkres v měřítku dxf (4 MB)

Certifikát

UKCA Prohlášení EN pdf (50 KB)
VDE Certifikát DE/EN pdf (603 KB)
CE Prohlášení DE/EN/PL pdf (75 KB)
CE Prohlášení DE/EN/FR pdf (63 KB)

Text produktu
