Gehäuse IBTronic XL H 185 FE (97660402) Exportní řešení: Spelsberg

Skříně

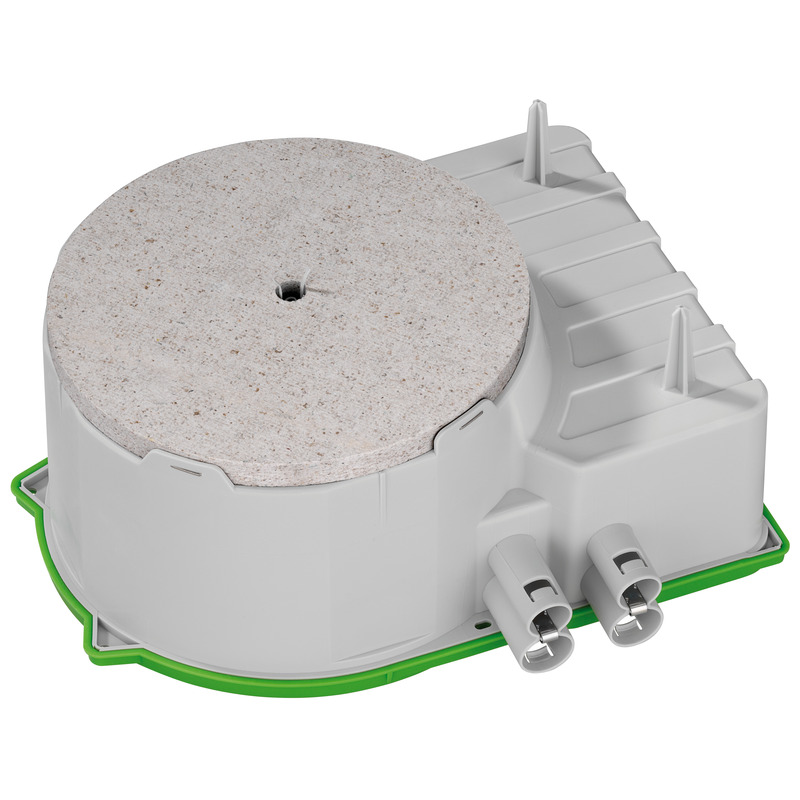

IBTronic XL H 185 FE

Číslo výrobku: 97660402 | Rozměry: 255 x 280 x 130 mm

Skříně, pro prefabrikáty, pro montáž svítidel NV/HV/LED a reproduktorů, pro instalaci svítidel otestovaných VDE podle DIN EN 60598 (VDE 0711), a rovněž s označením F nebo označením MM, maximální vestavná výška svítidel NV: 105 mm, svítidla HV: 110 mm, příkon lampy max. 50 W / LED 25 W, s dodatečným propojovacím prostorem (např. k montáži elektronického bezpečnostního transformátoru do max. 150 VA), se stupněm krytí IPX4, Domezovací izolační napětí: 400V AC, bez obsahu halogenů

Otvor výstupu: Deska Fermacell®, variabilní do max. Ø 150 mm, 8 kombinovaných trubkových přívodů 4 x 16 mm, 4 x 19 mm, integrovaná zarážka pro trubky a odlehčení tahu pro trubky 16 mm, 19 mm, Upevnění lepením nebo hřebíky, integrované trubkové hrdlo, Rozsah těsnění M16 - M19

elektrické vlastnosti

domezovací izolační napětí AC 400 V
druh krytí IPX4
Vhodné pro Betonová konstrukce

rozměry

šířka 255 mm
délka 280 mm
výška 130 mm
Hmotnost 0.835 kg

materiálové vlastnosti

bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění Upevnění lepením nebo hřebíky

okolní podmínky

max. relativní vlhkost vzduchu 25 °C - %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C

Sales Information

EAN 4013902966493
Packing Unit Code C62
ETIM Class EC000414
Číslo celní sazby 39269097

materiál

materiál spodního dílu polypropylen
materiál horního dílu polypropylen

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod PL/NL/DK/CZ pdf (419 KB)
Montážní návod DE/EN/FR/ES pdf (1 MB)

Rozměrový list

Výkres v měřítku pdf (541 KB)
Výkres v měřítku dxf (5 MB)
Výkres v měřítku dwg (991 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

CE Prohlášení DE/EN/FR pdf (222 KB)
UKCA Prohlášení EN pdf (50 KB)
CE Prohlášení DE/EN/PL pdf (315 KB)

Příslušenství

Deska Fermacell FPD 185

  • Rozměry : 185 x 12,5 x 185 mm
  • Číslo výrobku: 97980201

do IBTronic XL H185



Deska Fermacell®, k dodatečné vestavbě
