P 71 GVD-O 2xM25

P 71 GVD-O 2xM25

P 71 GVD-O 2xM25

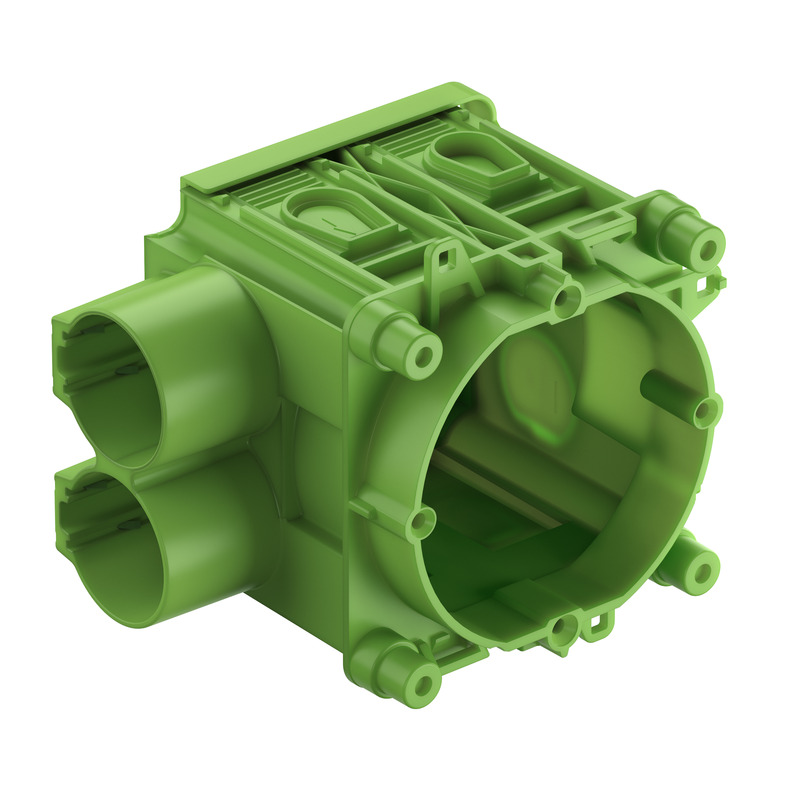

Spojovací přístrojová krabice

P 71 GVD-O 2xM25

Číslo výrobku: 98496601 | Rozměry: 71 x 71 x 67,5 mm

Rozbočovací krabice do dutých stěn pro horizontální dílenskou výrobu, 1-dílná, průměr 60 mm Ø, se zvětšeným propojovacím prostorem, 4 šroubové výstupky s roztečí šroubů 60 mm, kombinovatelná v normální vzdálenosti 71 mm, vhodná i pro protilehlé bednění, certifikovaná VDE podle DIN EN 60670 (VDE 0606)

otevřená přední část pro speciální přídržný magnet HM P 71 (98498001), Upevnění pomocí magnetu, Integrované trubkové hrdlo a další trubkové hrdlo s lehce proříznutelnou membránou Easy Cut, Rozsah těsnění M16 - M25, vhodný pro podpěrné vzpěry

elektrické vlastnosti

domezovací izolační napětí AC	400 V
třída ochrany	II
druh krytí	IP30
Vhodné pro	Betonová konstrukce
UL Type Rating	žádné údaje

barva

barva spodní díl	zelená
barva horní díl	zelená

rozměry

šířka	71 mm
délka	71 mm
výška	67.5 mm
průměr	60 mm
Hmotnost	0.0554 kg

materiálové vlastnosti

bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	650 °C

mechanické vlastnosti

druh upevnění	Upevnění pomocí magnetu

Sales Information

EAN	4013902634156
Packing Unit Code	C62
ETIM Class	EC002601
Číslo celní sazby	39269097

materiál

materiál spodního dílu	polypropylen
materiál horního dílu	polypropylen

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku	pdf (930 KB)
Výkres v měřítku	dwg (928 KB)
Výkres v měřítku	dxf (4 MB)

Certifikát

CE Prohlášení DE/EN/FR	pdf (62 KB)
UKCA Prohlášení EN	pdf (49 KB)
VDE Certifikát (DIN EN 60670) DE/EN	pdf (627 KB)
CE Prohlášení DE/EN/PL	pdf (74 KB)

Příslušenství

nový

Příslušenství IBT - HM P 71

Příslušenství IBT HM P 71

Rozměry : 68,5 x 68,5 x 24 mm
Číslo výrobku: 98498001

Speciální magnet pro upevnění typů krabic P 71-O série Precon na...

Připevňovací prostředek pro ocelové bednění

Seznam sledovaných položek

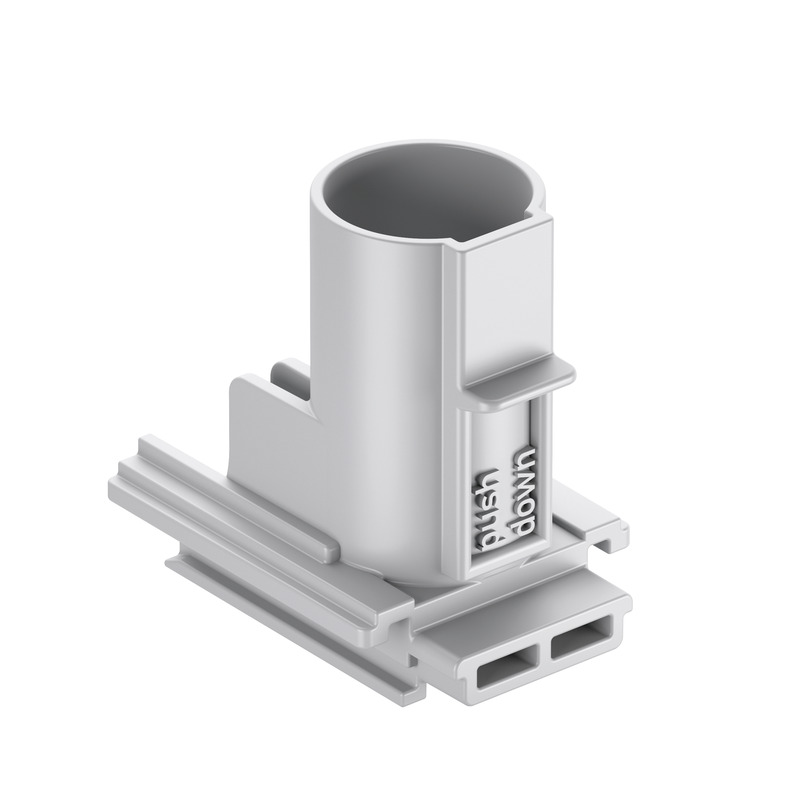

Trubkový adaptér - RA 16

Trubkový adaptér RA 16

Rozměry : 39,7 x 40,2 x 28,5 mm
Číslo výrobku: 98401601

Trubkový adaptér M16, Vhodné pro P 71 GVD 2xM25 a P 71 DATA

Trubkový adaptér, Pro uchycení trubek bez nástrojů, Integrovaná zarážka pro trubky a odlehčení od...

Seznam sledovaných položek

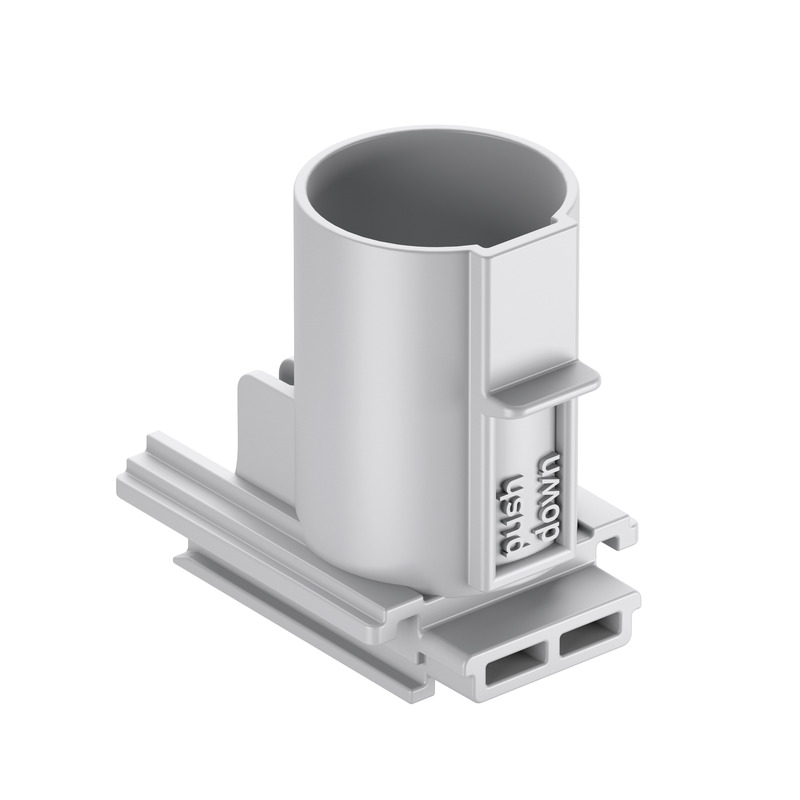

Trubkový adaptér - RA 20

Trubkový adaptér RA 20

Rozměry : 39,7 x 40,2 x 28,5 mm
Číslo výrobku: 98402001

Trubkový adaptér M20, Vhodné pro P 71 GVD 2xM25 a P 71 DATA

Trubkový adaptér, Pro uchycení trubek bez nástrojů, Integrovaná zarážka pro trubky a odlehčení od...

Seznam sledovaných položek

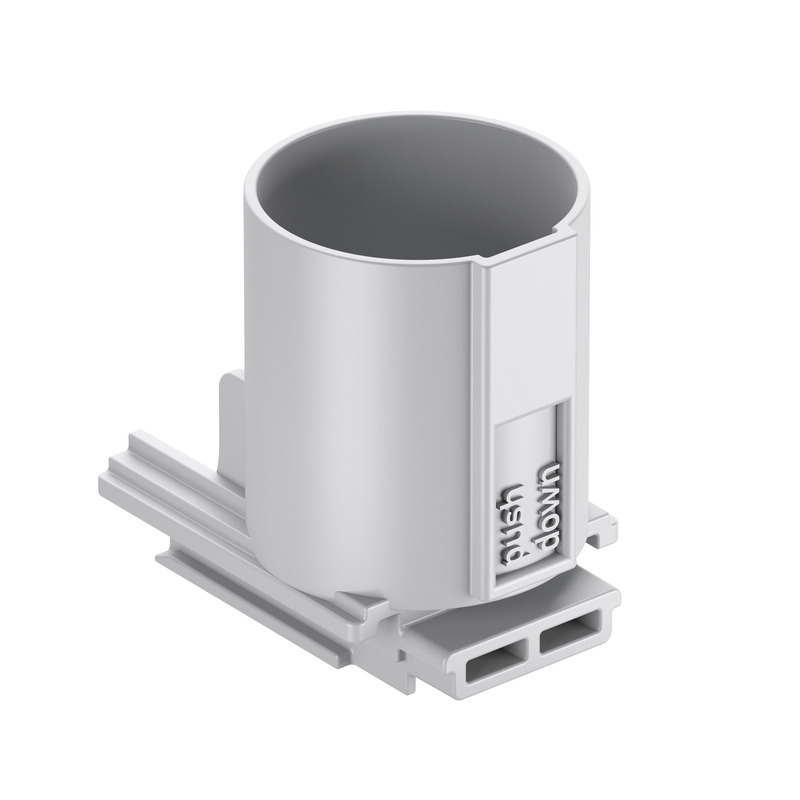

Trubkový adaptér - RA 25

Trubkový adaptér RA 25

Rozměry : 39,7 x 40,2 x 28,5 mm
Číslo výrobku: 98402501

Trubkový adaptér M25, Vhodné pro P 71 GVD 2xM25 a P 71 DATA

Trubkový adaptér, Pro uchycení trubek bez nástrojů, Integrovaná zarážka pro trubky a odlehčení od...

Seznam sledovaných položek

CAD data

CAD data	Stáhnout 3D CAD data

BIM-data

BIM-data	Stáhněte si 3D-BIM-Data

Text produktu

Chcete-li si stáhnout text nabídky, přihlaste se do mySpelsberg. Přihlášení mySpelsberg

Podobné výrobky

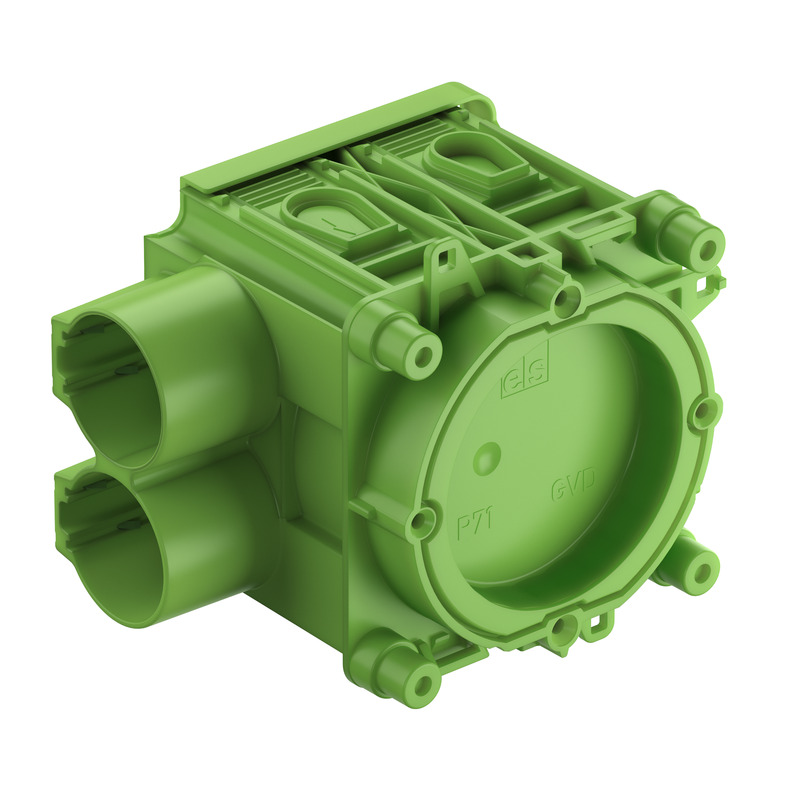

Spojovací přístrojová krabice - P 71 GVD 2xM25

Spojovací přístrojová krabice P 71 GVD 2xM25

Rozměry : 71 x 71 x 67,5 mm
Číslo výrobku: 98406601

pro přídržný magnet 50 mm HM-UNI (97929901), Upevnění pomocí magnetu,...

Rozbočovací krabice do dutých stěn pro horizontální dílenskou výrobu, 1-dílná, průměr 60 mm Ø, se...

Seznam sledovaných položek

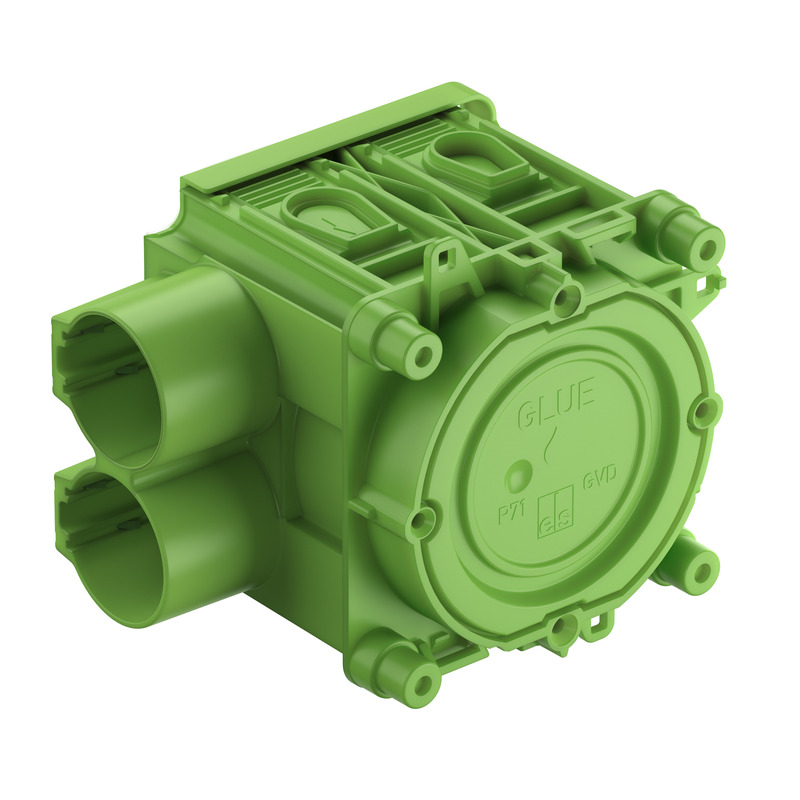

Spojovací přístrojová krabice - P 71 GVD-K 2xM25

Spojovací přístrojová krabice P 71 GVD-K 2xM25

Rozměry : 71 x 71 x 67,5 mm
Číslo výrobku: 98476601

Upevnění lepením, Integrované trubkové hrdlo a další trubkové hrdlo s...

Rozbočovací krabice do dutých stěn pro horizontální dílenskou výrobu, 1-dílná, průměr 60 mm Ø, se...

Seznam sledovaných položek
