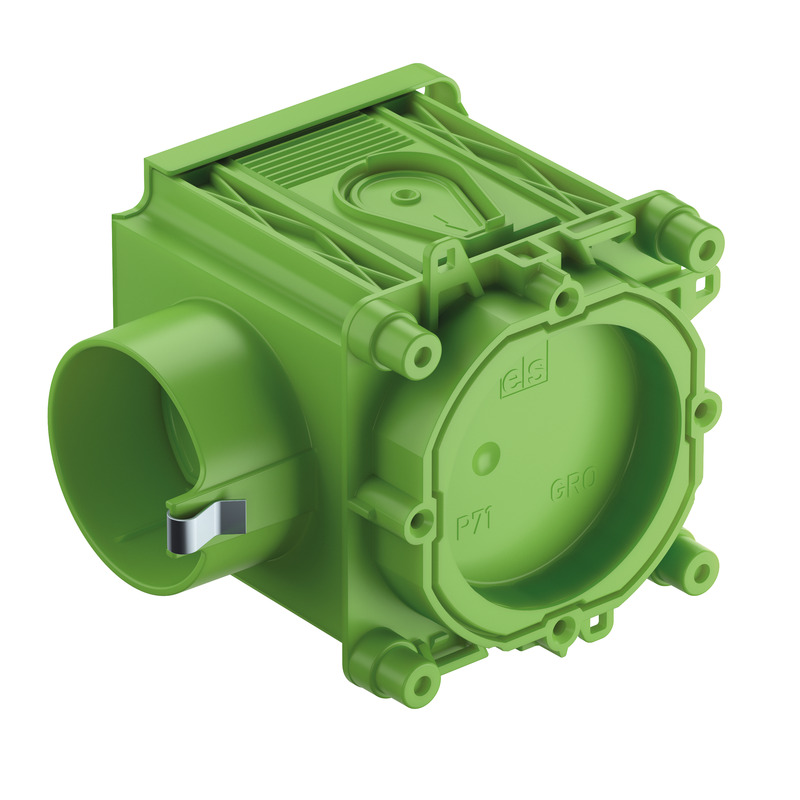

Krabice pro velké instalační trubky

P 71 GRO

Číslo výrobku: 98407501 | Rozměry: 71 x 71 x 76,5 mm

Krabice pro velké instalační trubky, speciálně pro horizontální dílenskou výrobu, 1-dílná, průměr 60 mm Ø, 4 šroubové výstupky s roztečí šroubů 60 mm, kombinovatelná, vhodná i pro protilehlé bednění, kombinovatelná v normované vzdálenosti 71 mm, se stupněm krytí IP30, Domezovací izolační napětí: 400V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), bez obsahu halogenů

se zvětšeným propojovacím prostorem, Pro přídržný magnet 50 mm HM-UNI (97929901), Upevnění pomocí magnetu, Integrované trubkové hrdlo a další trubkové hrdlo s lehce proříznutelnou membránou Easy Cut, Rozsah těsnění M32 - M40, vhodný pro podpěrné vzpěry

elektrické vlastnosti

domezovací izolační napětí AC	400 V
druh krytí	IP30
Vhodné pro	Betonová konstrukce
UL Type Rating	žádné údaje

rozměry

šířka	71 mm
délka	71 mm
výška	76.5 mm
vnitřní výška	72.9 mm
Hmotnost	0.061 kg

materiálové vlastnosti

bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	650 °C

mechanické vlastnosti

druh upevnění	Upevnění pomocí magnetu

okolní podmínky

max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C

Sales Information

EAN	4013902597505
Packing Unit Code	C62
ETIM Class	EC002601
Číslo celní sazby	39269097

materiál

materiál spodního dílu	plast
materiál horního dílu	polypropylen

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
